Электроприводы ПА 05 - описание серии

Электроприводы серии ПА 05 – это многооборотные приводы нового поколения, которые могут быть использованы для управления шланговыми и шиберными задвижками ПА.

Электроприводы могут управляться локально или дистанционно. Устройство снабжено маховиком для ручного управления арматурой напрямую при отсутствии электропитания.

Так же установлены механические ограничители, моментные и конечные выключатели.

Особенности применения электроприводов серии ПА 05

• электроприводы серии ПА 05 очень хорошо подходят для управления шланговыми и шиберными задвижками.

Основные технические характеристики электропривода ПА 05 в базовом исполнении

Основные технические характеристики электропривода ПА 05 со встроенным блоком управления

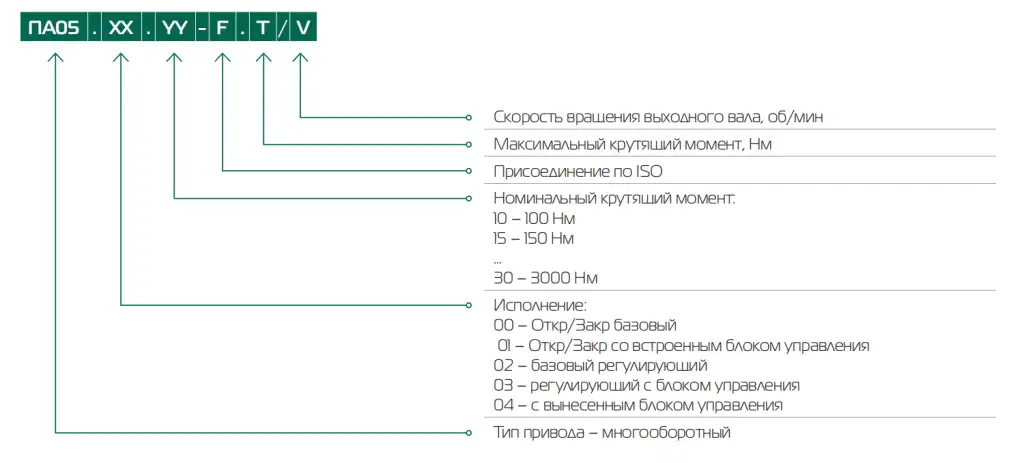

Маркировка

Функциональные возможности и преимущества электроприводов ПА 05 в базовом исполнении и с интеллектуальным блоком управления

• Надежная работа.
• Мощный двигатель.
• Точное измерение крутящего момента.
• Непрерывное отслеживание положения.
• Информация о работе арматуры и привода в реальном времени.
• Автоматическая самодиагностика и диагностика.
• Универсальный корпус.
• Простота обслуживания.
• Возможности аппаратного управления и связи по полевой шине.
• Контроль фаз.
• Защита изменения направления вращения.
• Тепловая защита двигателя.
• Защита по крутящему моменту.
• Защита от аварийного отключения.
• Мониторинг и индикация неисправностей.
• Защита паролем.
• Переключатель выбора команд/режима для удаленного или местного управления.
• Инфракрасный пульт дистанционного управления для настройки и ввода в эксплуатацию.
• ЖК-дисплей высокого разрешения (кроме базового исполнения).
• Кнопки местного управления и индикации состояния.
• Удобное меню.

Конструктивные особенности электроприводов серии ПА 05

• Двойное уплотнение.
  Сдвоенные уплотнительные кольца обеспечивают оптимальную защиту от попадания воды и пыли в электрический отсек в соответствие с IP67 (IP68 в качестве опции).
• Удобная настройка.
  • кнопки местного управления и переключатель выбора режимов работы приводов со встроенным интеллектуальным блоком позволяют управлять приводом как непосредственно в месте установки, так и дистанционно

  • инфракрасный пульт дистанционного управления для настройки и ввода данных в эксплуатацию.
• Поворотный электрический отсек и ЖК-дисплей.
  • возможность поворота блока управления с ЖК-дисплеем вокруг своей оси для удобства управления и считывания показаний

  • поворотная крышка электрического отсека для удобства заведения управляющих и питающих кабелей
  • дисплей с высоким разрешением имеет широкий обзор, что делает его читаемым на расстоянии.



• Мощный двигатель.
  Двигатель с короткозамкнутым ротором, со встроенной защитой от перегрева свыше 135 °C, низкоинерционная конструкция, изоляция класса F.
• Измерение положения.
  Абсолютный энкодер положения выводит точные данные для отображения на ЖК-дисплее, нет потери положения из-за потери питания от сети или каких-либо помех.
• Датчик крутящего момента.
  Датчик крутящего момента напрямую измеряет выходной крутящий момент и преобразует значение в сигнал напряжения. Крутящий момент в приводе с интеллектуальным блоком управления может быть установлен в диапазоне от 40% до 100% номинального крутящего момента с дополнительной возможностью обхода датчика крутящего момента.
• Механическая часть.
  Силовой редуктор имеет базовую конструкцию высокой надежности, простоты и функциональности. Все компоненты механической части привода работают в жидкоконсистентной смазке, не требующей замены весь период эксплуатации привода.
• Функция ручного управления.
  Маховик ручного дублера позволяет осуществлять управление арматурой в аварийной ситуации, а также при настройке и вводе в эксплуатацию.

Электропривод ПА 05 в базовом исполнении

• Винты настройки выключателей по крутящему моменту.
• Установочные валы концевых выключателей.
• Концевые выключатели.
• Индикатор положения запорного органа арматуры.

Электропривод ПА 05 с блоком управления

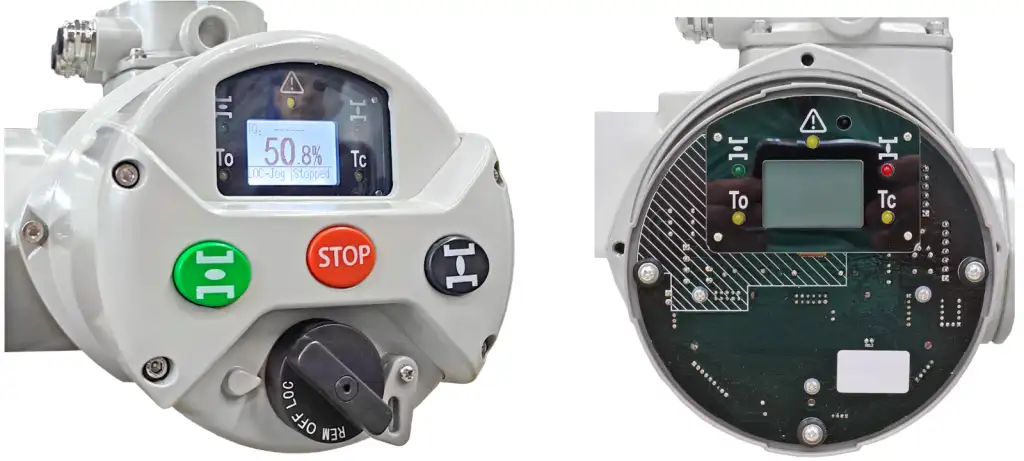

Простые и интуитивно понятные функции настройки управления

• ЖК-дисплей высокого разрешения.
• Кнопки местного управления.
• Переключатель выбора режимов управления настройки.
• Электронная компонентная база.

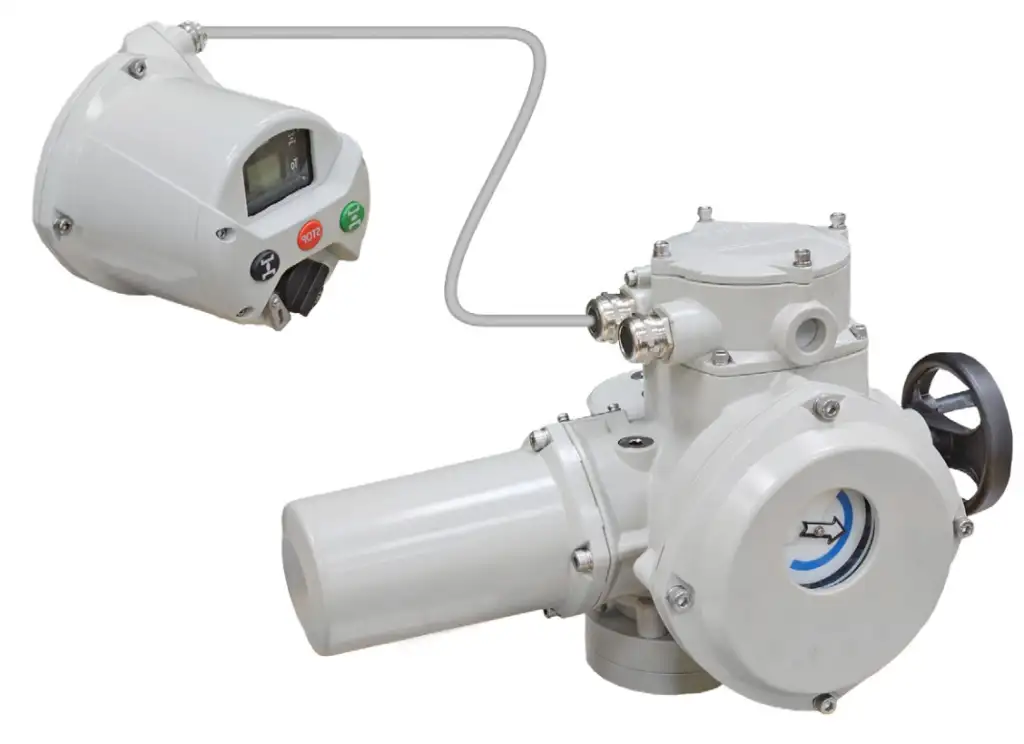

У электроприводов ПА 05 доступна опция с подключением выносного блока управления

Отдельный блок управления может быть полезен, когда электропривод необходимо установить в труднодоступном месте, на сильно вибрирующем устройстве или в среде с чрезмерно высокой или низкой температурой. Максимальное расстояние между электроприводом и блоком управления составляет 20 метров.

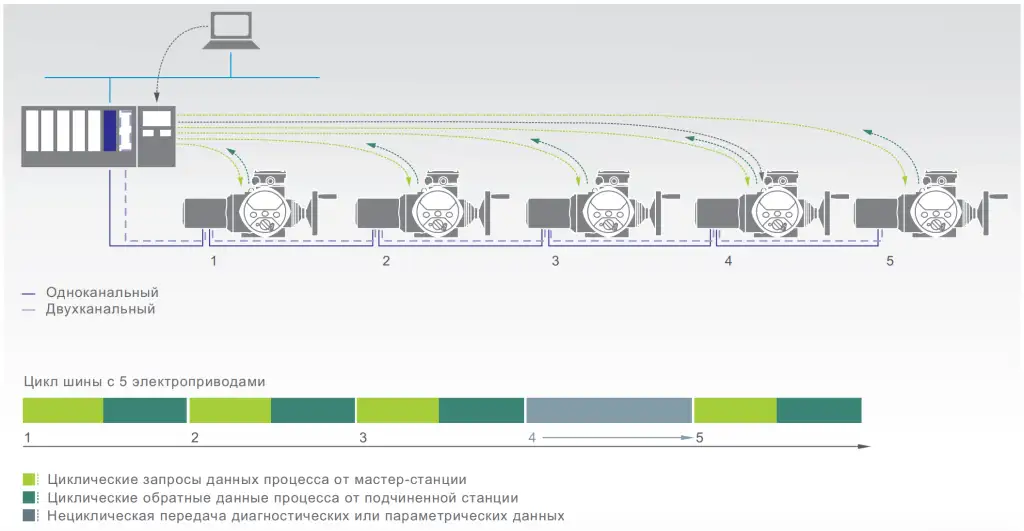

Интеграция в промышленные системы коммуникаций

Современные сетевые системы требуют бесперебойного управления и постоянной обратной связи, а также возможности в реальном времени контролировать все параметры и процессы, получать актуальные данные о состоянии оборудования и возможных неисправностях.
Приводы ПА05 с интеллектуальным блоком управления позволяют осуществлять управление ими по полевой шине с применением следующих протоколов управления:

• Modbus ®
  Модули Modbus для одно- или двухканальных сетей устанавливаются в приводы ПА05, чтобы обеспечить передачу всех функций управления приводом и данных обратной связи, которые передаются по интерфейсу RS-485, используется протокол - Modbus RTU. Системный адрес и скорость передачи данных программируются по инфракрасной связи или Bluetooth.
• Profibus®
  Доступен интерфейсный модуль Profibus DP, позволяющий интегрировать привод в сеть Profibus. Обеспечивается полная совместимость с EN50170, а сеть Profibus позволяет полностью управлять приводом и осуществлять обратную связь данных с хостом.
• Profinet и Modbus TCP
  Profinet постепенно стал самым популярным решением в промышленной автоматизации. Уже разработаны модули решений Modbus TCP и Profinet для приводов серии ПА05.

За более подробной информацией обращайтесь в ООО «ПромАрм».

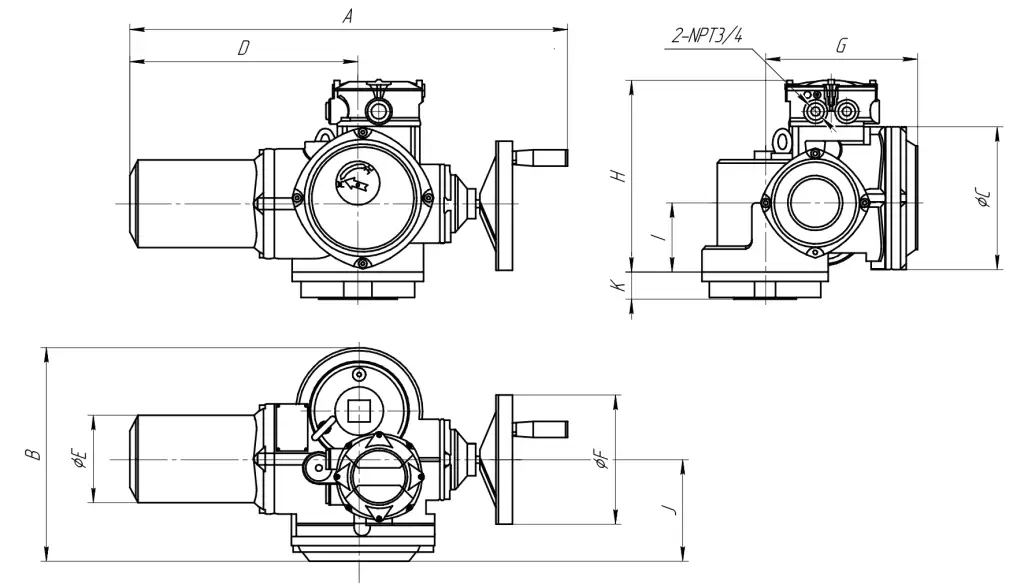

Габаритные размеры ПА 05 в базовом исполнении

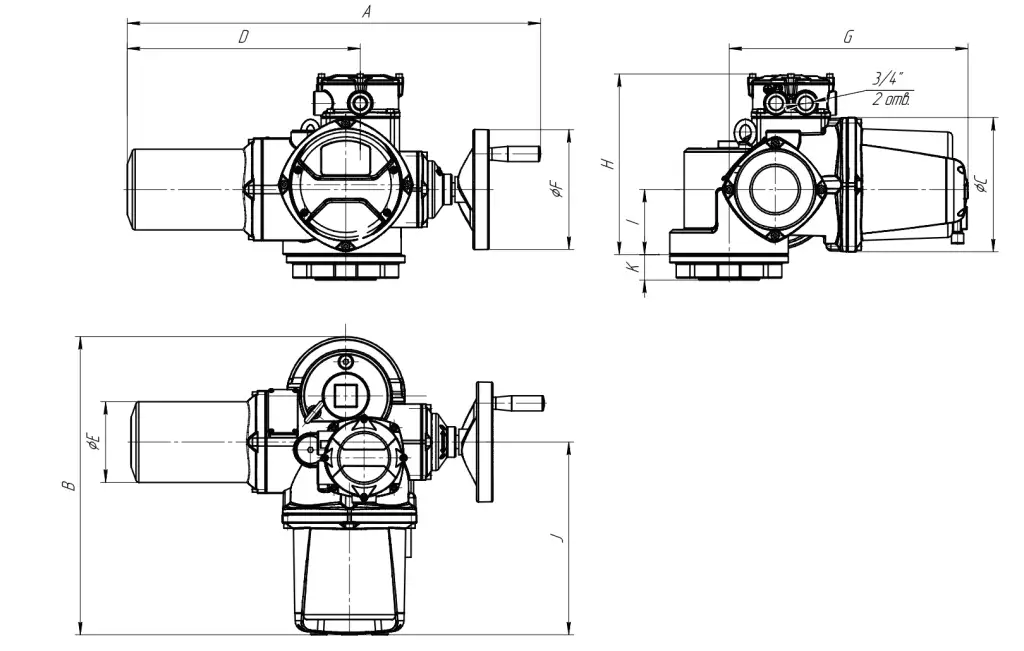

Габаритные размеры ПА 05 с блоком управления

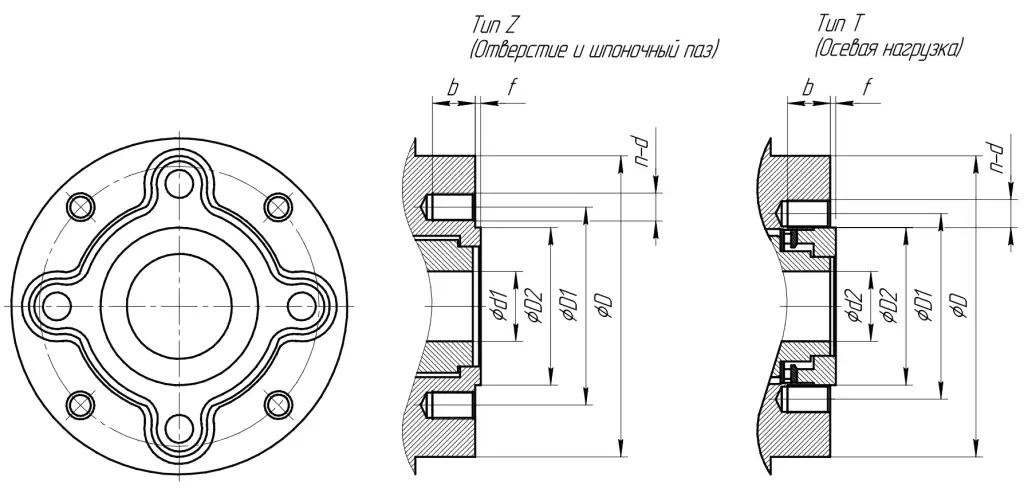

Присоединительные размеры ПА 05

Заказать ПА 05 в каталоге
