Обратные затворы, клапаны

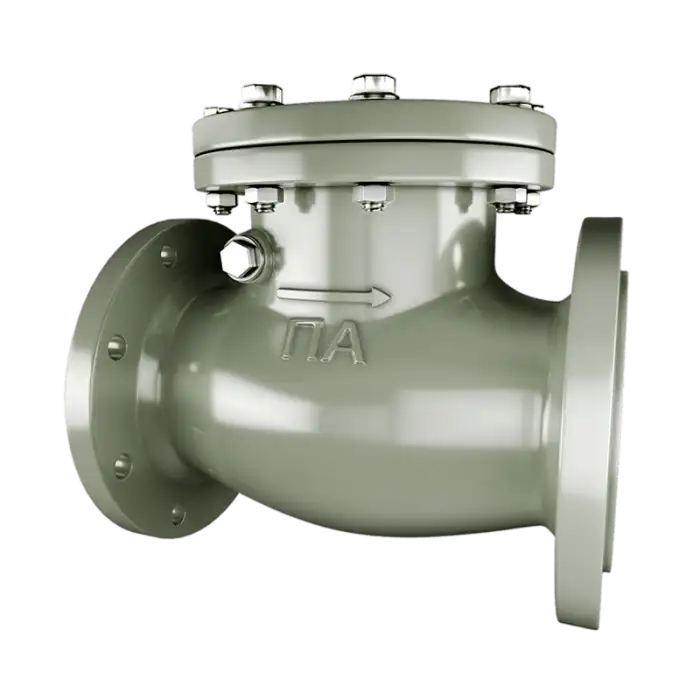

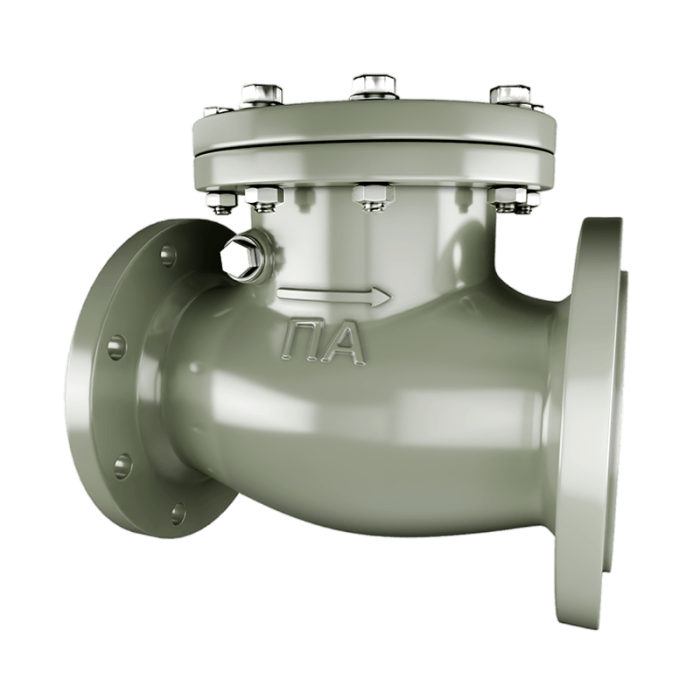

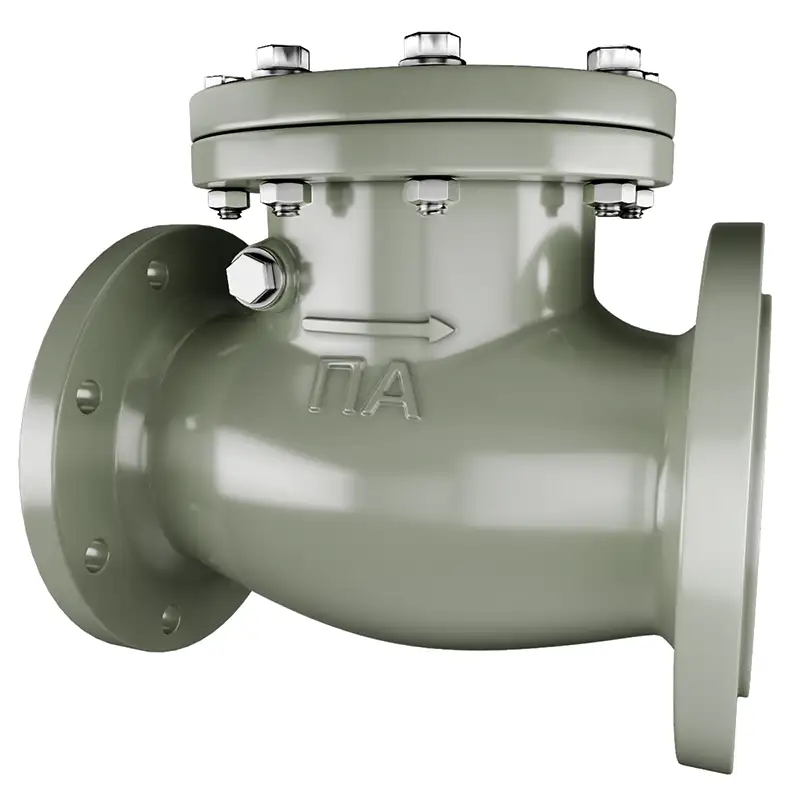

К обратным затворам относят арматуру, у которой запорный элемент имеет форму диска, который поворачивается вокруг горизонтальной оси, расположенной выше центра диска. Обратные затворы производятся диаметром от 40 до 1400мм и давлением до 320кгс/см2 из чугуна, углеродистой, легированной, нержавеющей сталей.

В обратных затворах небольших диаметров (до 300мм) диск свободно подвешен на горизонтальной оси и перемещается только под воздействием потока среды. В затворах больших диаметров и особенно рассчитанных на высокое давление на дисках установлены различные противовесы, а в ряде конструкций обратных затворов на оси диска устанавливают специальные устройства – демпферы, которые обеспечивают плавность закрытия диска при изменении потока и предотвращают удары диска о корпус.

Еще одним видом обратной арматуры являются клапаны. Обратные клапаны бывают подъемными, в которых запорным органом является золотник, перемещающийся возвратно-поступательно перпендикулярно потоку рабочей среды. При подаче давления под золотник клапан открывается, при изменении потока – закрывается. Обратные клапаны подобной конструкции выпускаются небольших диаметров (до 200мм).

Также к обратным клапанам относятся осесимметричные обратные клапаны. В данных клапанах ось запорного органа совпадает с осью потока рабочей среды. Запорный элемент в таких клапанах перемещается возвратно-поступательно на оси потока и имеет обтекаемую форму, минимизирующую сопротивление потока. Конструкция запорного элемента включает пружину, обеспечивающую закрытие клапана даже при отсутствии давления обратного потока. К преимуществам данной конструкции клапанов относится:

• низкий коэффициент сопротивления;
• постоянная скорость потока;
• малошумность;
• отсутствие вибраций и биения;
• возможность вертикальной установки.

Осесимметричные обратные клапаны выпускаются диаметром до 1400 мм и давлением до 250 кгс/см2. Клапаны данной конструкции применяются в том числе применяются на магистральных нефте- и газопроводах.
