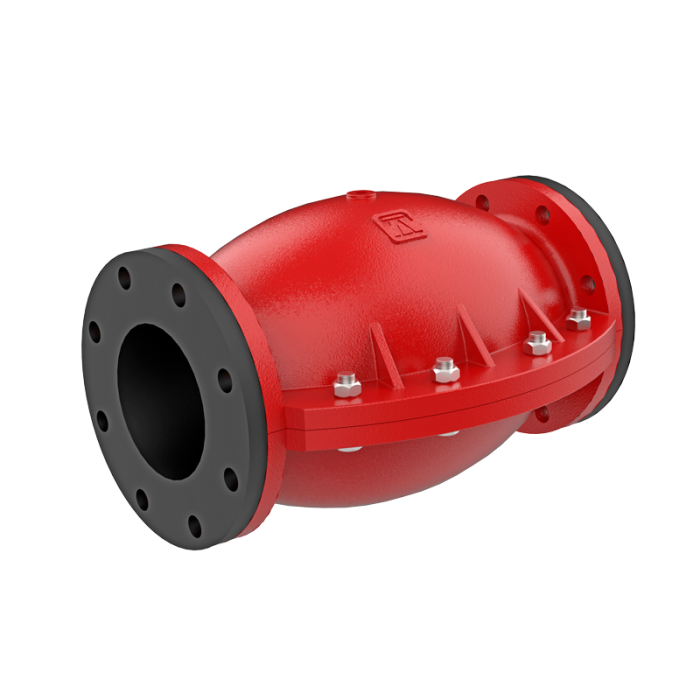

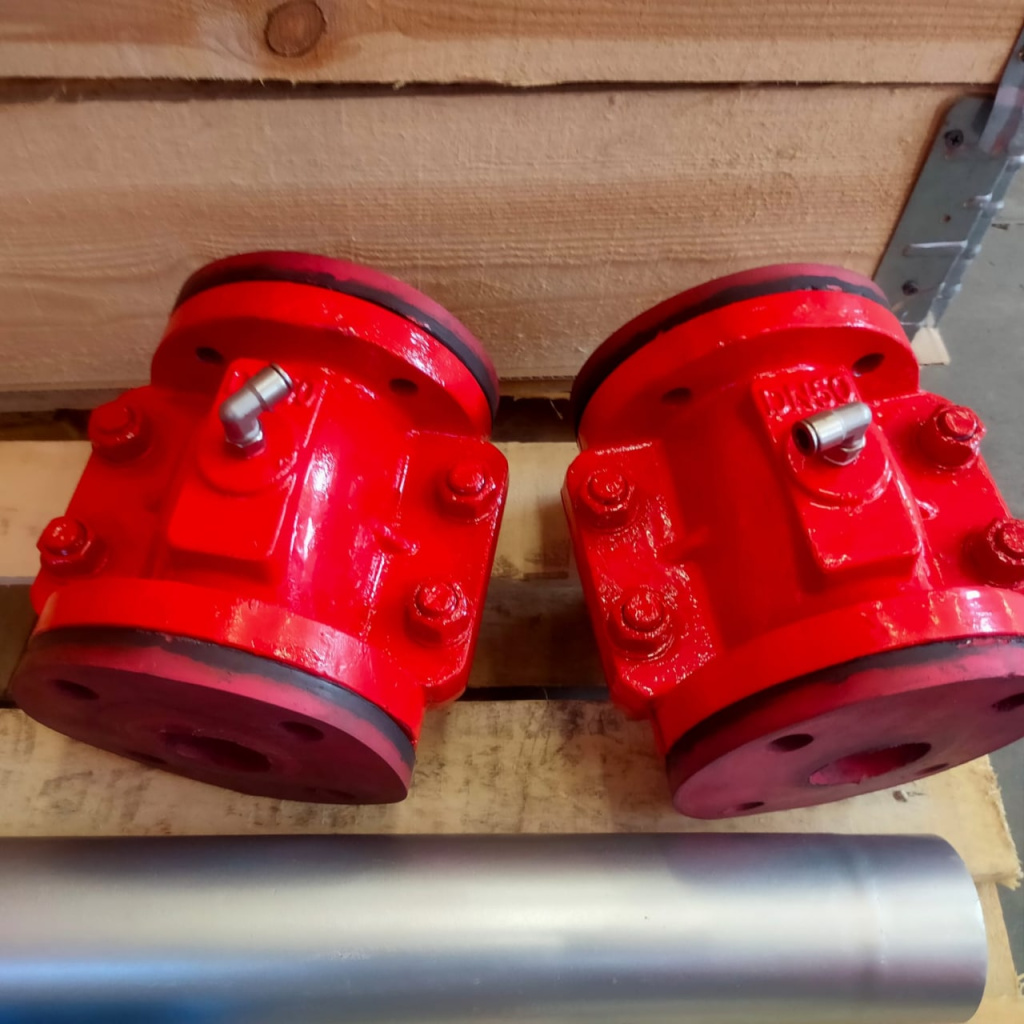

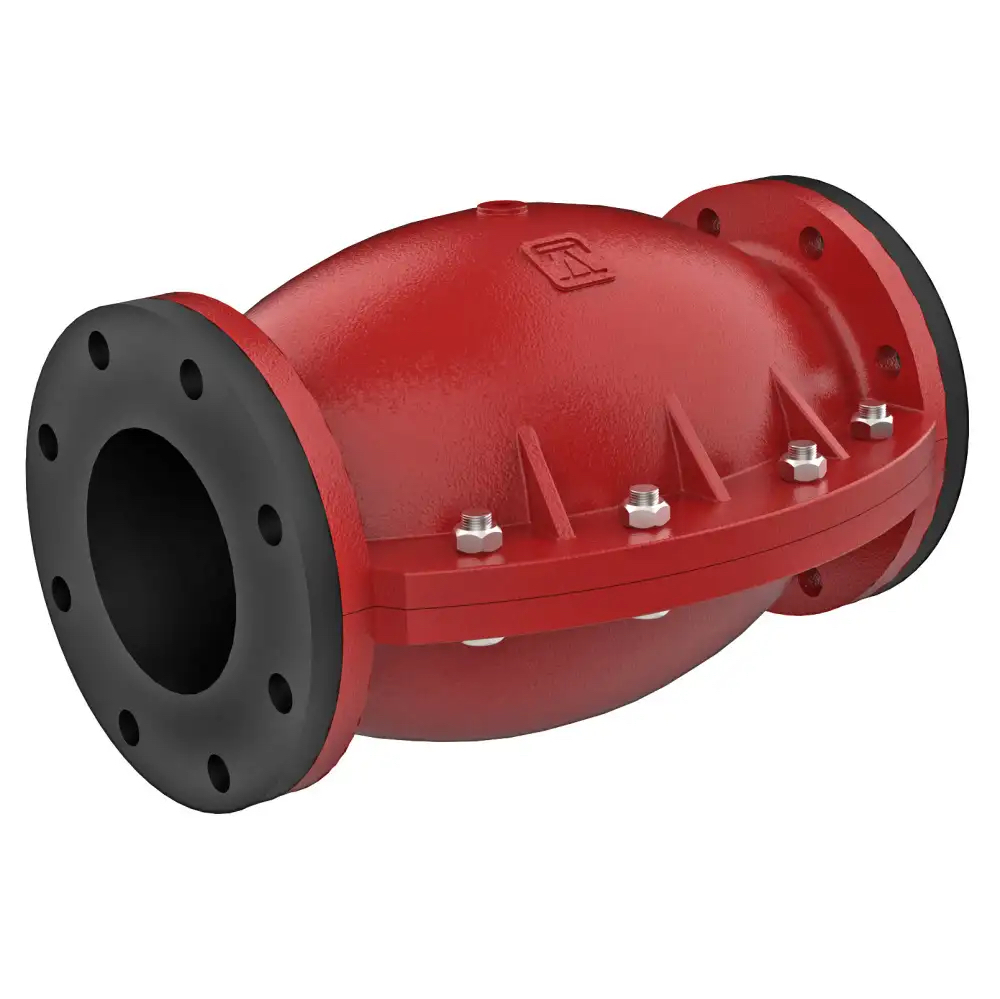

Клапаны пережимные серии ПА 830
Пережимные клапаны серии ПА 830 предназначены для перекрытия и регулирования потоков жидких и сыпучих абразивных сред, порошков, гранулятов, волокнистых сред.
Управление клапаном осуществляется путем подачи сжатого воздуха через специальный штуцер в полость между корпусом и внешней стенкой патрубка. При этом для корректной работы давление управляющего воздуха должно быть минимум на 2 бар выше давления рабочей среды внутри патрубка.
Высококачественная резина является стандартным материалом патрубка.
Закрытый корпус защищает патрубок от механических повреждений и обеспечивает вторичную защитную оболочку для процесса при разрушении патрубка. Патрубки легко заменяемы.
Резиновые патрубки имеют бурты, выступающие в качестве прокладок торцевых фланцев, что обеспечивает герметичную установку в технологические трубопроводы.
Полнопроходная конструкция снижает перепад давления и турбулентность потока.
Для работы с абразивными и химически активными технологическими средами имеется широкий ассортимент манжет из различных материалов.
| Изготовление и поставка: | По ТУ 3742-019-55604618-2017 |
| Тип конструкции: | Клапан пережимной |
| Диаметр номинальный | DN 50 – DN 300 |
| Давление рабочее: | 6 кгс/см2 |
| Рабочая температура: | до +80°С |
| Управление: | - пневмоуправление |
| Класс герметичности: | «А» по ГОСТ Р 54808-2011 |
| Основные рабочие среды: | абразивная пульпа, цемент, песок, буровые растворы, канализационные стоки, комбикорм, вода |
| Направление подачи среды: | любое |
| Климатическое исполнение: | У1 по ГОСТ 15150-69 |
| Присоединение: | - фланцевое, ответные фланцы – по ГОСТ 33259-15, тип 01 или 11, исполнение B) |
Гарантийные обязательства
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Основные габаритные и присоединительные размеры
| Номинальный диаметр DN, мм | Рабочее давление, кгс/см2 | Материал корпуса | Материал патрубка | Размеры, мм | Масса, кг | |||||
| L | D | D1 | n | d | G | |||||
| 50 | 6 | алюминий | натуральный каучук | 195 | 165 | 125 | 4 | 18 | 1/4 | 4 |
| 65 | 6 | алюминий | натуральный каучук | 230 | 185 | 145 | 4 | 18 | 1/4 | 7 |
| 80 | 6 | алюминий | натуральный каучук | 280 | 200 | 160 | 8 | 18 | 1/4 | 8 |
| 100 | 6 | алюминий | натуральный каучук | 360 | 220 | 180 | 8 | 18 | 1/4 | 11 |
| 125 | 6 | алюминий | натуральный каучук | 445 | 250 | 210 | 8 | 18 | 1/4 | 18 |
| 150 | 6 | алюминий | натуральный каучук | 500 | 285 | 240 | 8 | 22 | 1/4 | 27 |
| 200 | 6 | алюминий | натуральный каучук | 560 | 340 | 295 | 8 | 22 | 3/8 | 53 |
| 250 | 6 | алюминий | натуральный каучук | 630 | 395 | 350 | 12 | 22 | 1/2 | 80 |
| 300 | 6 | алюминий | натуральный каучук | 730 | 445 | 400 | 12 | 22 | 1/2 | 108 |
ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.
