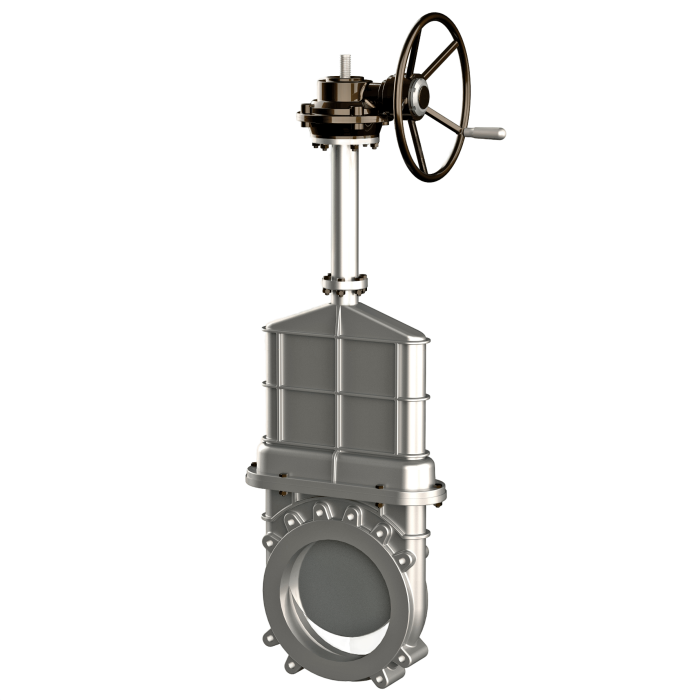

Задвижки шиберные ножевые c односторонней герметичностью в закрытом корпусе для высокого давления серии ПА 570
Задвижки шиберные серии ПА 570 - это задвижки однонаправленного действия в закрытом корпусе, предназначенные, главным образом, для применения в условиях высокого давления. Данные задвижки применяются для транспортировки жидкостей с содержанием взвешенных частиц до 5%.
Наиболее востребованными являются задвижки Ду 600-2000.
Задвижки могут изготавливаться с рабочим давлением до 25 кгс/см2 и применяться на напорных трубопроводах большого диаметра, на которых традиционные шиберные задвижки не могут обеспечить требуемую герметичность.
Корпус задвижек серии ПА 570 может быть изготовлен из чугуна и различных марок стали по требованию заказчика и имеет двойное сальниковое уплотнение как в зоне прохода ножа через корпус так и в зоне выхода шпинделя, что и обуславливает высокую надежность и герметичность данных задвижек особенно больших диаметров.
- Варианты управления
- Конструкция
- Расшифровка обозначений ПА 570
- Основные габаритные и присоединительные размеры
| Изготовление и поставка: | По ТУ 3700-002-55604618-2013 |
| Тип конструкции: | Задвижка шиберная однонаправленного действия в закрытом корпусе |
| Диаметр номинальный | - DN 50 – DN 2000 |
| Давление рабочее | - До 25 бар (определяется при заказе) |
| Управление: |
- штурвал DN 50-300 - редуктор DN 50-2000 - рычаг DN 50-300 - пневмопривод, электропривод DN 50-2000 |
| Основные рабочие среды: |
Предназначена для транспортировки жидкостей с содержанием взвешенных частиц до 5% |
| Присоединение: |
- стяжное между фланцами трубопровода (Присоединительные размеры по ГОСТ 33259-15, исполнение B, Ответные фланцы – по ГОСТ 33259-15, тип 01 или 11, исполнение B) |
| Направление подачи рабочей среды: | Однонаправленная |
| Климатическое исполнение: | У, УХЛ4, ХЛ, Т, ТМ, ТВ по ГОСТ 15150-69 |

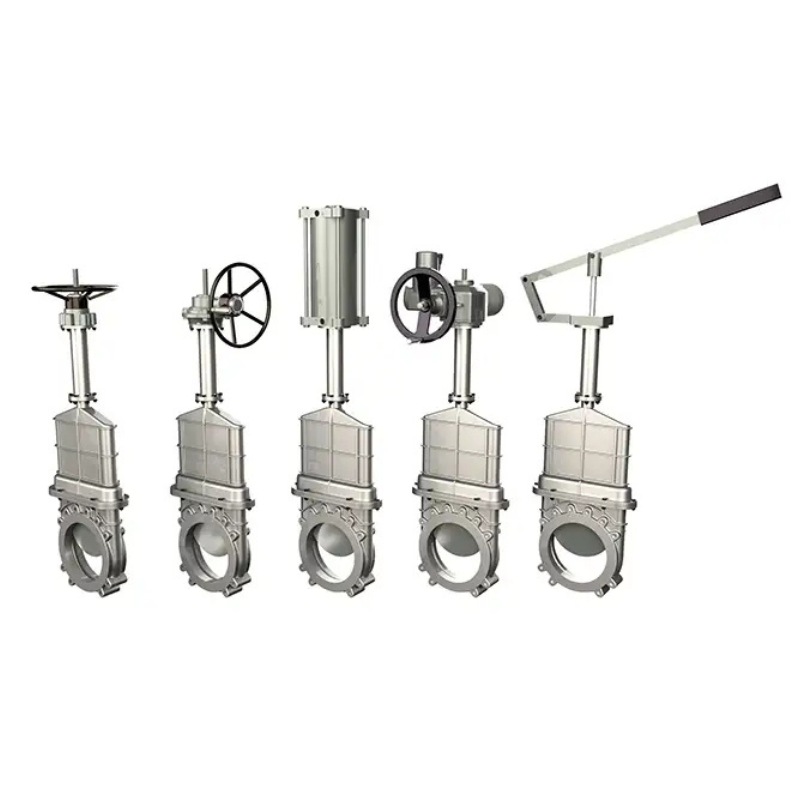

Варианты управления
ООО «ПромАрм» может поставлять любые типы приводов, поскольку конструкция задвижек обладает преимуществом полной взаимозаменяемости компонентов.
| Ручные | Автоматические | Дополнительное оборудование |
| Маховик с выдвижным штоком | Электропривод | Указатель положения |
| Маховик с невыдвижным штоком | Пневмопривод | Концевые выключатели |
| Маховик с цепью | Гидропривод | Позиционер |
| Рычаг | Удлинитель штока | |
| Редуктор |
Конструкция
| Поз. | Наименование |
| 1 | Корпус |
| 2 | Нож |
| 3 | Уплотнение |
| 4 | Сальниковая набивка |
| 5 | Сальник |
| 6 | Крышка корпуса |
| 7 | Сальник штока |
| 8 | Бугель |
| 9 | Шток |
| 10 | Редуктор |
Описание основных конструктивных элементов
Мягкое уплотнение DN 50-400
Мягкое уплотнение DN 450-1200
Усиленное уплотнение DN 50-400
Металл по металлу
С дефлектором
Уплотнение
Задвижки серии ПА 570 изготавливаются с мягким эластомерным уплотнением и уплотнением «металл по металлу». В качестве мягкого уплотнения в зависимости от параметров рабочей среды применяются следующие материалы:
EPDM. Обладает высокими механическими свойствами, применяется в основном для воды и водных растворов. Рассчитан на рабочую температуру до 90°С в постоянном режиме, и не выше 125°С в краткосрочном режиме.
NBR. Обладает высокой твердостью и относительно высокой устойчивостью к истиранию, применяется для жидкостей, содержащих жиры и масла. Рассчитан на рабочую температуру не выше 80°С
VITON. Обладает высокой стойкостью к температурам и химикатам, применяется для коррозионно-активных жидкостей. Рассчитан на рабочую температуру до 180°С в постоянном режиме и до 200°С в краткосрочном режиме.
Все перечисленные материалы обеспечивают 100-процентную герметичность.
Корпус
Задвижки серии ПА 570 являются полнопроходными, что обеспечивает высокий расход рабочей среды при низких перепадах давления. Внутренняя конструкция корпуса не допускает скопления твердых отложений. Герметичная крышка корпуса оборудована сальниковым узлом для уплотнения шпинделя, что в совокупности с первичным сальниковым уплотнением ножа обеспечивает надежную герметичность задвижек данной серии на высоком давлении.
Корпус задвижек может быть изготовлен из следующих материалов:
- высокопрочный чугун GGG40
- сталь углеродистая WCB
- сталь коррозионностойкая CF8
- сталь коррозионностойкая молибденосодержащая CF8M
- специальные стали и сплавы (по заказу покупателя)
Задвижки в стандартном исполнении имеют эпоксидное антикоррозионное покрытие толщиной 250 микрон.
Имеется возможность нанесения другого защитного покрытия.
Нож
По умолчанию материальное исполнение ножа – нержавеющая сталь. Нож отполирован с обеих сторон, кромка имеет заостренную форму.
Набивка сальника
Набивка обеспечивает герметичность уплотнения между корпусом и ножом и корпусом и шпинделем, препятствуя любым утечкам в окружающую среду.
Расшифровка обозначений ПА 570
Основные габаритные и присоединительные размеры
Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 570 DN50-500 мм со штурвалом
| DN | Размеры, мм | Сила, Н | Мкр, Н*м | |||
| L | D1 | D0 | H1 | |||
| 50 | 60 | 125 | 250 | 370 | 850 | 10 |
| 65 | 60 | 145 | 250 | 415 | 1420 | 10 |
| 80 | 65 | 160 | 250 | 455 | 2150 | 15 |
| 100 | 65 | 180 | 250 | 520 | 3380 | 20 |
| 125 | 70 | 210 | 250 | 590 | 5200 | 25 |
| 150 | 70 | 240 | 250 | 670 | 7500 | 30 |
| 200 | 85 | 295 | 250 | 885 | 13000 | 45 |
| 250 | 85 | 355 | 250 | 960 | 20700 | 70 |
| 300 | 97 | 410 | 250 | 1110 | 30800 | 90 |
*Рабочее давление Рр -наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.
ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.
Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 570 DN 50-800 мм с редуктором
| DN | Размеры, мм | Сила, Н | Мкр, Н*м | |||
| L | D1 | D0 | H1 | |||
| 50 | 60 | 125 | 250 | 462 | 850 | 10 |
| 65 | 60 | 145 | 250 | 495 | 1420 | 10 |
| 80 | 65 | 160 | 250 | 535 | 2150 | 15 |
| 100 | 65 | 180 | 250 | 590 | 3380 | 20 |
| 125 | 70 | 210 | 250 | 650 | 5200 | 25 |
| 150 | 70 | 240 | 250 | 765 | 7500 | 30 |
| 200 | 85 | 295 | 250 | 950 | 13000 | 45 |
| 250 | 85 | 355 | 250 | 1050 | 20700 | 70 |
| 300 | 97 | 410 | 250 | 1230 | 30800 | 90 |
| 350 | 97 | 470 | 300 | 1310 | 40700 | 160 |
| 400 | 120 | 525 | 300 | 1520 | 54000 | 250 |
| 450 | 120 | 585 | 450 | 1690 | 68000 | 300 |
| 500 | 145 | 650 | 450 | 1880 | 83500 | 410 |
| 600 | 150 | 770 | 500 | 2182 | 120500 | 700 |
| 700 | 165 | 840 | 500 | 2465 | 164000 | 900 |
| 800 | 180 | 950 | 600 | 2800 | 185000 | 1020 |
| 900 | 200 | 1050 | 600 | 3092 | 205300 | 1230 |
| 1000 | 230 | 1170 | 600 | 3430 | 230600 | 1490 |
| 1200 | 270 | 1390 | 650 | 3980 | 295000 | 2180 |
| 1400 | 300 | 1590 | 650 | – | – | – |
| 1600 | 360 | 1820 | 650 | – | – | – |
| 1800 | 410 | 2020 | 650 | – | – | – |
| 2000 | 450 | 2230 | 650 | – | – | – |
*Рабочее давление Рр - наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.
** Затворы большего диаметра поставляются на заказ.
ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.
