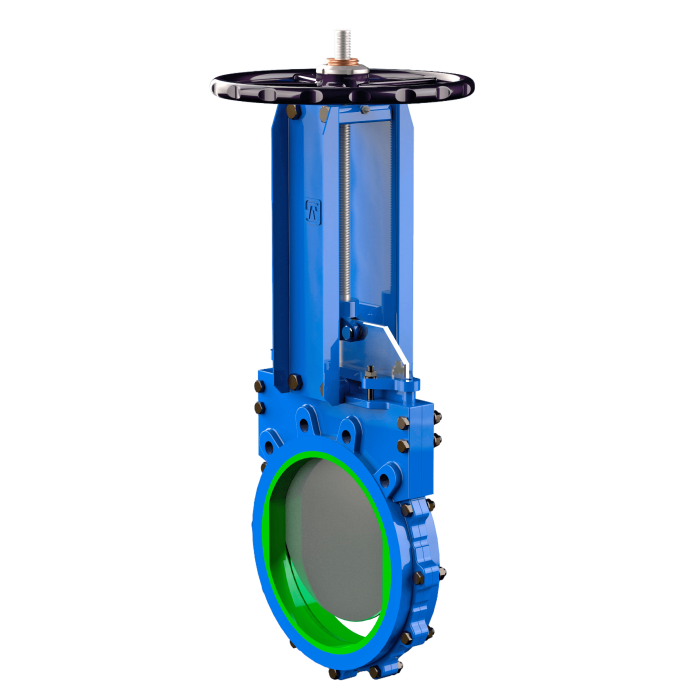

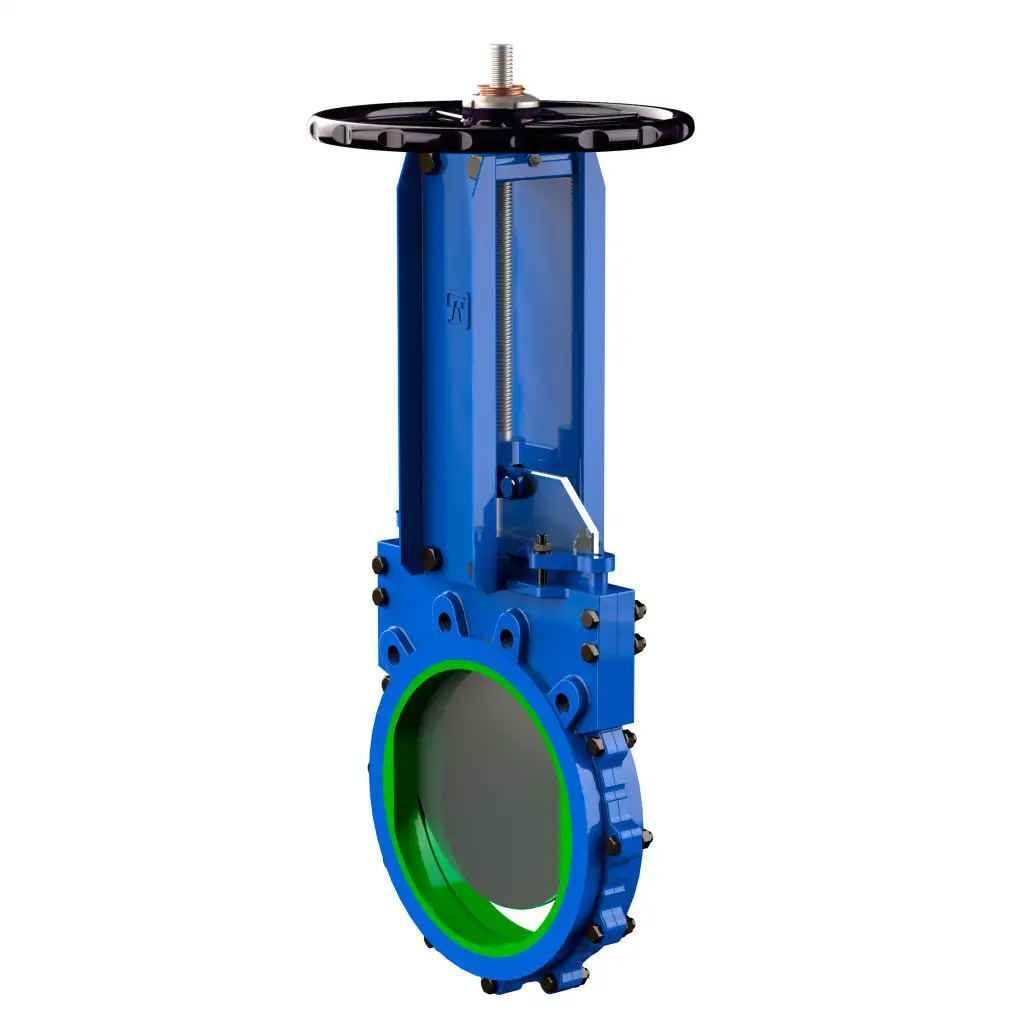

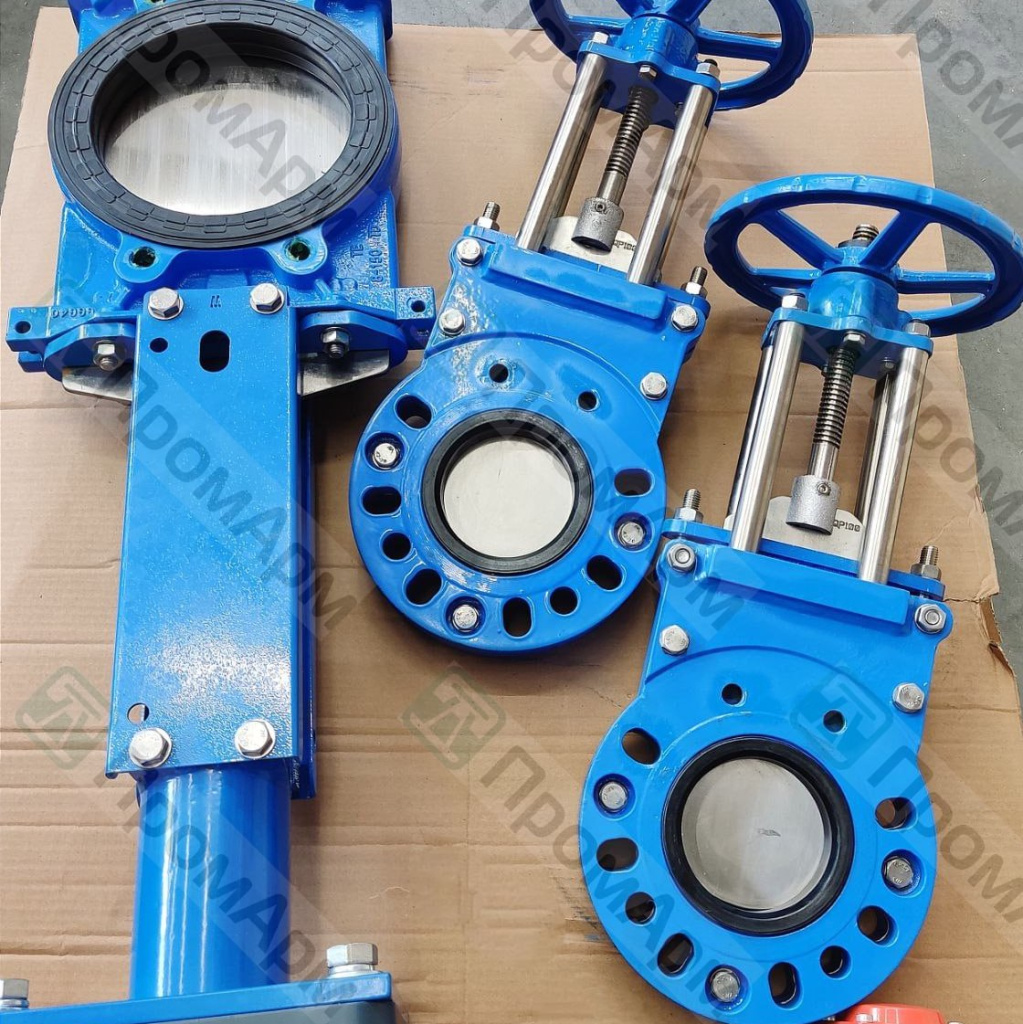

Задвижки шиберные ножевые с двухсторонней герметичностью с полиуретановым уплотнением серии ПА 560
- Описание
- Варианты управления
- Конструкция
- Расшифровка обозначений ПА 560
- Основные габаритные и присоединительные размеры
Описание
Задвижки шиберные серии ПА 560 специально разработаны для надежной эксплуатации в трубопроводах, транспортирующих высокоабразивные рабочие среды с большим содержанием твердых включений – шлам, пульпу, сильнозагрязненную воду с содержанием песка, камней. Задвижки могут применяться для абразивных жидких продуктов, используемых в химической промышленности и в системах сточных вод.
Цельноформованное мягкое уплотнение, установленное внутри корпуса, состоящего из двух половин, изготавливается из полиуретана. Данный эластомер обладает очень высокой степенью стойкости к абразивному износу, что позволяет использовать задвижки серии ПА 560 на протяжении длительного срока в самых тяжелых условиях эксплуатации.
Задвижки данной серии могут применяться в таких отраслях как:
- горнодобывающая промышленность;
- системы транспортировки и очистки сточных вод;
- электростанции;
- теплоэлектростанции;
- химические предприятия.
| Изготовление и поставка: | По ТУ 3700-002-55604618-2013 |
| Тип конструкции: | Задвижка шиберная двунаправленного действия с внутренними резиновыми вставками. |
| Диаметр номинальный | - DN 50 – DN 800 |
| Давление рабочее |
- DN 50-150 – 16 кгс/см2 - DN 200-400 – 10 кгс/см2 - DN 450-600 – 8 кгс/см2 - DN 700-800 - 6 кгс/см2 |
| Управление: |
- штурвал DN 50-500 - редуктор DN 50-800 - рычаг DN 50-300 - пневмопривод, электропривод DN 50-800 |
| Основные рабочие среды: |
Предназначена для использования в горнодобывающей промышленности, на линиях для транспортировки жидкостей с суспензией твердых частиц, например, воды с содержанием грязи, камней и пульпы. Кроме того, задвижка может применяться для абразивных жидких продуктов, используемых в химической промышленности, и в системах сточных вод. |
| Присоединение: |
- стяжное между фланцами трубопровода (Присоединительные размеры по ГОСТ 33259-15, исполнение B, Ответные фланцы – по ГОСТ 33259-15, тип 01 или 11, исполнение B) |
| Направление подачи рабочей среды: | Любое |
| Климатическое исполнение: | У, УХЛ4, ХЛ, Т, ТМ, ТВ по ГОСТ 15150-69 |
Варианты управления
ООО «ПромАрм» может поставлять любые типы приводов, поскольку конструкция задвижек обладает преимуществом полной взаимозаменяемости компонентов.
| Ручные | Автоматические | Дополнительное оборудование |
| Маховик с выдвижным штоком | Электропривод | Указатель положения |
| Маховик с невыдвижным штоком | Пневмопривод | Концевые выключатели |
| Маховик с цепью | Гидропривод | Позиционер |
| Рычаг |
|
Удлинитель штока |
| Редуктор |
|
|
Конструкция
| Поз. | Наименование |
| 1 | Корпус |
| 2 | Нож |
| 3 | Уплотнение |
| 4 | Сальниковая набивка |
| 5 | Сальник |
| 6 | Шток |
| 7 | Ходовая гайка |
| 8 | Бугель |
| 9 | Штурвал |
Описание основных конструктивных элементов
Уплотнение
Уплотнение задвижек серии ПА 560 представляет собой цельноформованное изделие, внутри которого имеется специальный паз, по которому движется нож. Форма и конструкция уплотнения исключают контакт рабочей среды с корпусом задвижки тем самым повышая ее надежность и долговечность.
Корпус
Корпус задвижки серии ПА 560 состоит из двух половин, скрепленных между собой болтами. Корпуса задвижек больших диаметров имеют специальные ребра для жесткости для увеличения прочности задвижки при работе под давлением.
Корпус может быть изготовлен из следующих материалов:
- высокопрочный чугун GGG40
- сталь углеродистая WCB
- сталь коррозионностойкая CF8
- сталь коррозионностойкая молибденосодержащая CF8M
- специальные стали и сплавы (по заказу покупателя)
Нож
По умолчанию материальное исполнение ножа – нержавеющая сталь. Высокое качество материалов, специальная форма, повторяющая форму уплотнения, точность изготовления обеспечивают надежную эксплуатацию задвижек с требуемой герметичностью.
Набивка сальника
Набивка обеспечивает герметичность уплотнения между корпусом и ножом, препятствуя любым утечкам в окружающую среду. Набивка размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода.
Шпиндель
Шпиндель шиберно-ножевых задвижек изготавливается из нержавеющей стали. Это обеспечивает его высокую прочность и отличную коррозионную стойкость. Конструкция задвижки предусматривает как выдвижной, так и невыдвижной шпиндель.
Расшифровка обозначений ПА 560
Основные габаритные и присоединительные размеры
Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 560 DN50-500 мм со штурвалом
| DN | Рр*, кгс/см2 | Размеры, мм | Сила, Н | Мкр, Н*м | Масса, кг | |||
| L | D1 | D0 | H1 | |||||
| 50 | 16 | 48 | 125 | 180 | 265 | 1150 | 10 | 8 |
| 65 | 16 | 48 | 145 | 200 | 290 | 1950 | 10 | 10 |
| 80 | 16 | 51 | 160 | 200 | 330 | 2960 | 13 | 11 |
| 100 | 16 | 51 | 180 | 240 | 360 | 4620 | 15 | 12 |
| 125 | 16 | 57 | 210 | 260 | 400 | 7230 | 20 | 15 |
| 150 | 16 | 57 | 240 | 280 | 450 | 7300 | 30 | 23 |
| 200 | 10 | 70 | 295 | 300 | 530 | 19000 | 55 | 33 |
| 250 | 10 | 70 | 350 | 320 | 660 | 21900 | 80 | 47 |
| 300 | 10 | 76 | 400 | 350 | 760 | 33500 | 120 | 60 |
| 350 | 10 | 76 | 460 | 400 | 850 | 34350 | 160 | 85 |
| 400 | 10 | 89 | 515 | 450 | 940 | 44850 | 180 | 122 |
| 450 | 8 | 89 | 565 | 500 | 1050 | 48600 | 220 | 173 |
| 500 | 8 | 114 | 620 | 500 | 1250 | 53250 | 250 | 224 |
*Рабочее давление Рр -наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.
ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.
Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 560 DN 50-800 мм с редуктором
| DN | Рр*, кгс/см2 | Размеры, мм | Сила, Н | Мкр, Н*м | Масса с редуктором, кг | |||
| L | D1 | D0 | H1 | |||||
| 50 | 16 | 48 | 125 | 250 | 368 | 1150 | 10 | 18 |
| 65 | 16 | 48 | 145 | 250 | 375 | 1950 | 10 | 20 |
| 80 | 16 | 51 | 160 | 250 | 420 | 2960 | 13 | 21 |
| 100 | 16 | 51 | 180 | 250 | 457 | 4620 | 15 | 22 |
| 125 | 16 | 57 | 210 | 250 | 503 | 7230 | 20 | 25 |
| 150 | 16 | 57 | 240 | 250 | 564 | 7300 | 30 | 35 |
| 200 | 10 | 70 | 295 | 250 | 645 | 19000 | 55 | 45 |
| 250 | 10 | 70 | 350 | 250 | 750 | 21900 | 80 | 59 |
| 300 | 10 | 76 | 400 | 250 | 860 | 33500 | 120 | 80 |
| 350 | 10 | 76 | 460 | 300 | 960 | 34350 | 160 | 105 |
| 400 | 10 | 89 | 515 | 300 | 1060 | 44850 | 180 | 142 |
| 450 | 8 | 89 | 565 | 450 | 1220 | 48600 | 220 | 193 |
| 500 | 8 | 114 | 620 | 450 | 1330 | 53250 | 250 | 251 |
| 600 | 8 | 114 | 725 | 500 | 1460 | 78000 | 300 | 330 |
| 700 | 6 | 127 | 840 | 500 | 1750 | 79380 | 360 | 445 |
| 800 | 6 | 127 | 950 | 600 | 1940 | 92700 | 480 | 570 |
*Рабочее давление Рр - наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.
** Затворы большего диаметра поставляются на заказ.
ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.
Присоединительные размеры для подбора ответных фланцев и крепежа
PN 10 по ГОСТ 33259-2015
| DN | D1 | Размеры , мм | ||||
| N x M | T, мм |
|
|
d, мм | ||
| 50 | 125 | 4 х М16 | 12 | 2 | 2 | 18 |
| 65 | 145 | 4 х М16 | 12 | 2 | 2 | 18 |
| 80 | 160 | 8 х М16 | 12 | 2 | 6 | 18 |
| 100 | 180 | 8 х М16 | 12 | 2 | 6 | 18 |
| 125 | 210 | 8 х М16 | 12 | 2 | 6 | 18 |
| 150 | 240 | 8 х М20 | 14 | 2 | 6 | 23 |
| 200 | 295 | 8 х М20 | 16 | 2 | 6 | 23 |
| 250 | 350 | 12 х М20 | 16 | 4 | 8 | 23 |
| 300 | 400 | 12 х М20 | 16 | 4 | 8 | 23 |
| 350 | 460 | 16 х М20 | 18 | 8 | 8 | 23 |
| 400 | 515 | 16 х М24 | 20 | 8 | 8 | 27 |
| 450 | 565 | 20 х М24 | 20 | 12 | 8 | 27 |
| 500 | 620 | 20 х М24 | 24 | 12 | 8 | 27 |
| 600 | 725 | 20 х М27 | 27 | 12 | 8 | 30 |
| 700 | 840 | 24 х М27 | 27 | 18 | 6 | 30 |
| 800 | 950 | 24 х М30 | 30 | 18 | 6 | 33 |
| 900 | 1050 | 28 х М30 | 30 | 22 | 6 | 33 |
| 1000 | 1160 | 28 х М33 | 35 | 22 | 6 | 36 |
| 1200 | 1380 | 32 х М36 | 40 | 26 | 6 | 39 |
