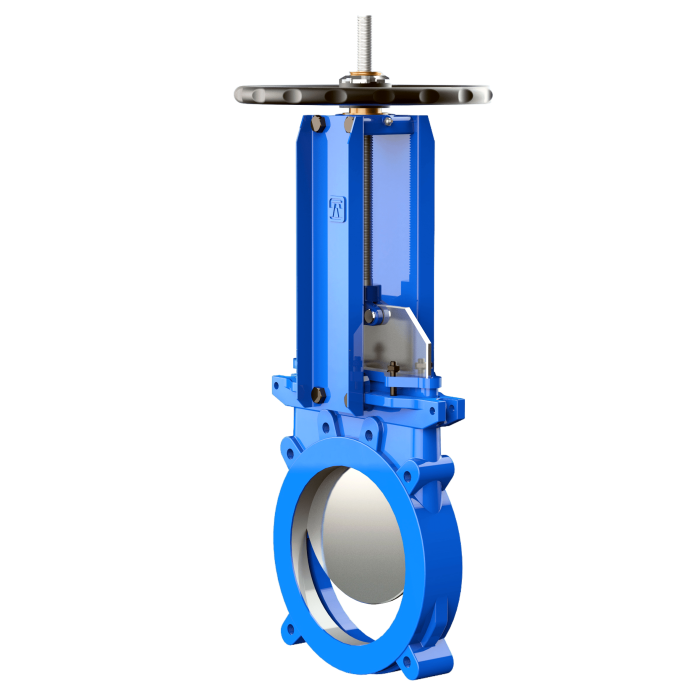

Задвижки шиберные ножевые c односторонней герметичностью серии ПА 540
Данная серия представлена задвижками одностороннего действия с эластомерным уплотнением или уплотнением металл по металлу. Цельнолитой корпус из чугуна или различных марок стали с направляющими ножа и уплотняющими клиньями, высококачественный нож со специально спрофилированной кромкой обеспечивают высокое качество и продолжительный срок службы данных задвижек.
Серия ПА 540 предназначена для транспортировки жидкостей с содержанием взвешенных частиц до 5% или волокнистых включений до 35%, а также подачи самотеком сухих гранулированных и порошкообразных веществ (для данных сред рекомендуется устанавливать задвижку таким образом, чтобы стрелка на корпусе указывала в направлении, обратном направлению потока).
- Варианты управления
- Конструкция
- Расшифровка обозначений ПА 540
- Основные габаритные и присоединительные размеры
Задвижки серии ПА 540 широко применяются в следующих отраслях:
- целлюлозно-бумажная промышленность;
- горнодобывающая промышленность;
- химическая промышленность;
- жилищно-коммунальное хозяйство;
- очистные сооружения, канализационные сети;
- пищевая промышленность;
- транспортировка сыпучих продуктов.
| Изготовление и поставка: | По ТУ 3700-002-55604618-2013 |
| Тип конструкции: | Задвижка шиберная односторонняя |
| Диаметр номинальный | DN 50 – DN 1200 |
| Давление рабочее |
– DN 50-250 – 10 кгс/см2 – DN 300-450 – 6 кгс/см2 – DN 500-600 – 4 кгс/см2 – DN 700-1200 – 2 кгс/см2 |
| Управление: |
- штурвал DN50-600, - редуктор DN 50-1200, - рычаг DN 50-300, - пневмопривод, электропривод DN50-1200 |
| Основные рабочие среды: | Предназначена для транспортировки жидкостей с содержанием взвешенных частиц до 5% или волокнистых включений до 35%, а также подачи самотеком сухих гранулированных и порошкообразных веществ при установке в перевернутом виде |
| Присоединение: |
- стяжное между фланцами трубопровода; (Присоединительные размеры по ГОСТ 12815-80, исполнение 1, ряд 2, ответные фланцы по ГОСТ 12820-80, 12821-80) |
| Направление подачи рабочей среды: | одностороннее |
| Климатическое исполнение: | У, УХЛ4, ХЛ, Т, ТМ, ТВ по ГОСТ 15150-69 |
Варианты управления
ООО «ПромАрм» может поставлять любые типы приводов, поскольку конструкция задвижек обладает преимуществом полной взаимозаменяемости компонентов.
| Ручные | Автоматические | Дополнительное оборудование |

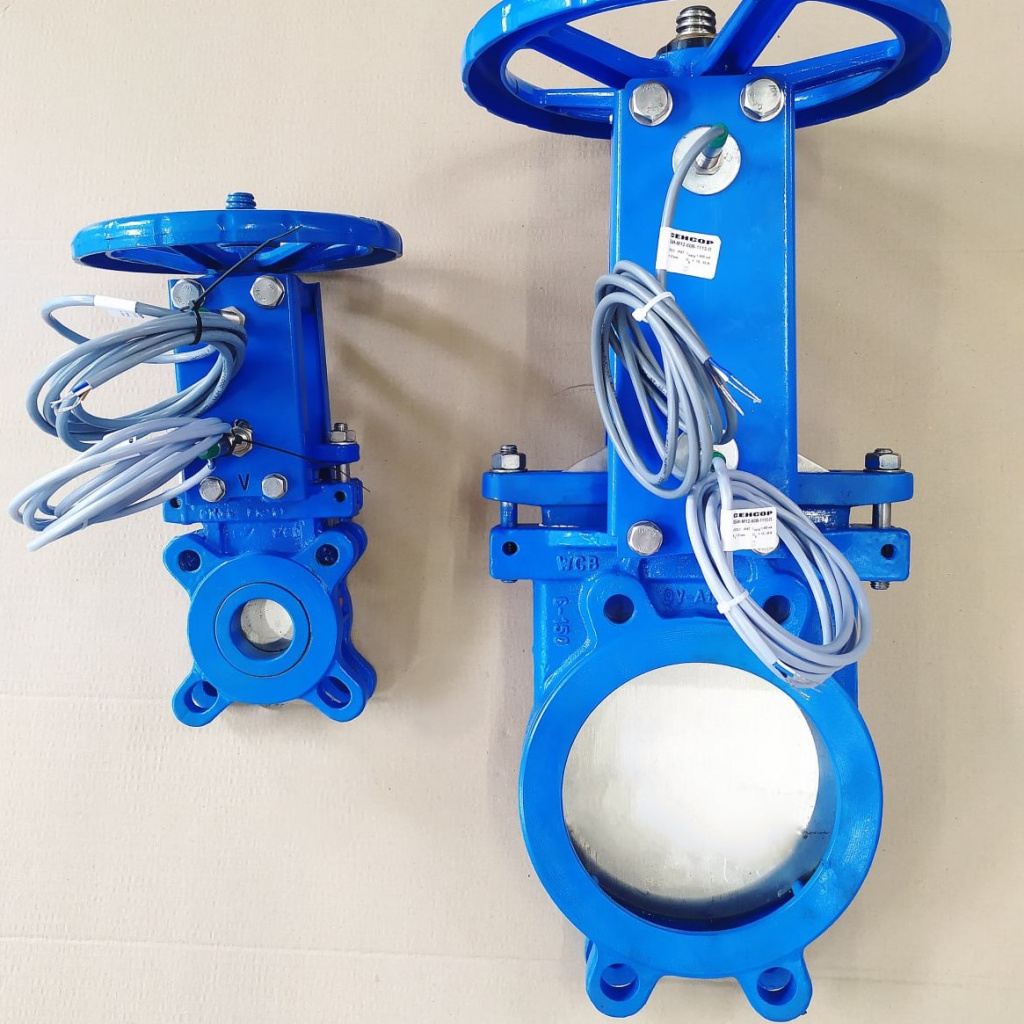

| Маховик с выдвижным штоком | Электропривод | Указатель положения |
| Маховик с невыдвижным штоком | Пневмопривод | Концевые выключатели |
| Маховик с цепью | Гидропривод | Позиционер |
| Рычаг |
|
Удлинитель штока |
| Редуктор |
|
|
Конструкция
| Поз. | Наименование |
| 1 | Корпус |
| 2 | Нож |
| 3 | Уплотнение |
| 4 | Сальниковая набивка |
| 5 | Сальник |
| 6 | Шток |
| 7 | Ходовая гайка |
| 8 | Штурвал |
| 9 | Бугель |
Описание основных конструктивных элементов
Мягкое уплотнение DN 50-400
Мягкое уплотнение DN 450-1200
Усиленное уплотнение DN 50-400
Металл по металлу
С дефлектором
Уплотнение
Задвижки серии ПА 540 производятся либо с мягким эластомерным уплотнением , обеспечивающим полную герметичность при перекрытии потока рабочей среды, либо с уплотнением металл по металлу, которое допускает протечки до 1,5% от потока на воде, но позволяет эксплуатировать задвижку в более тяжелых условиях. Выбор конкретного типа и материала уплотнения обуславливается рабочими параметрами и характеристиками транспортируемой среды. В качестве уплотнений в задвижках серии ПА 540 применяются следующие материалы:
EPDM. Обладает высокими механическими свойствами, применяется в основном для воды и водных растворов. Рассчитан на рабочую температуру до 90°С в постоянном режиме, и не выше 125°С в краткосрочном режиме. Может также использоваться для абразивных продуктов.
NBR. Обладает высокой твердостью и относительно высокой устойчивостью к истиранию, применяется для жидкостей, содержащих жиры и масла. Рассчитан на рабочую температуру не выше 80°С
VITON. Обладает высокой стойкостью к температурам и химикатам, применяется для коррозионно-активных жидкостей. Рассчитан на рабочую температуру до 180°С в постоянном режиме и до 200°С в краткосрочном режиме.
Корпус
Корпус задвижек серии ПА 540 цельнолитой из чугуна или различных марок стали с направляющими ножа и уплотняющими клиньями. Задвижки больших диаметров имеют специальные ребра жесткости, обеспечивающие высокую надежность изделия.
Корпус задвижек может быть изготовлен из следующих материалов:
- высокопрочный чугун GGG40
- сталь углеродистая WCB
- сталь коррозионностойкая CF8
- сталь коррозионностойкая молибденосодержащая CF8M
- специальные стали и сплавы (по заказу покупателя)
Задвижки в стандартном исполнении имеют эпоксидное антикоррозионное покрытие толщиной 250 микрон.
Имеется возможность нанесения другого защитного покрытия.
Нож
По умолчанию материальное исполнение ножа – нержавеющая сталь. Нож отполирован с обеих сторон, кромка имеет закругленную форму.
Набивка сальника
Набивка обеспечивает герметичность уплотнения между корпусом и ножом, препятствуя любым утечкам в окружающую среду. Набивка размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода.
Шпиндель
Шпиндель шиберно-ножевых задвижек изготавливается из нержавеющей стали. Это обеспечивает его высокую прочность и отличную коррозионную стойкость. Конструкция задвижки предусматривает как выдвижной, так и невыдвижной шпиндель.
Расшифровка обозначений ПА 540
Основные габаритные и присоединительные размеры
Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 540 DN50-500 мм со штурвалом
| DN | Рр*, кгс/см2 | Размеры, мм | Сила, Н | Мкр, Н*м | Масса с редуктором, кг | |||
| L | D1 | D0 | H1 | |||||
| 50 | 10 | 48 | 125 | 250 | 320 | 820 | 10 | 8 |
| 65 | 10 | 48 | 145 | 250 | 350 | 1380 | 10 | 10 |
| 80 | 10 | 51 | 160 | 250 | 370 | 2090 | 12 | 11 |
| 100 | 10 | 51 | 180 | 250 | 410 | 3260 | 13 | 13 |
| 125 | 10 | 57 | 210 | 250 | 460 | 5080 | 15 | 16 |
| 150 | 10 | 57 | 240 | 250 | 510 | 5880 | 30 | 22 |
| 200 | 10 | 70 | 295 | 250 | 580 | 9200 | 40 | 32 |
| 250 | 10 | 70 | 350 | 250 | 700 | 10300 | 50 | 48 |
| 300 | 6 | 76 | 400 | 250 | 800 | 14800 | 55 | 61 |
| 350 | 6 | 76 | 460 | 300 | 890 | 16100 | 80 | 83 |
| 400 | 6 | 89 | 515 | 300 | 1000 | 20100 | 100 | 115 |
| 450 | 6 | 89 | 565 | 450 | 1160 | 21100 | 130 | 165 |
| 500 | 4 | 114 | 620 | 450 | 1230 | 24900 | 156 | 215 |
*Рабочее давление Рр -наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.
ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.
Основные габаритные и присоединительные размеры шиберных задвижек серии ПА 540 DN 50-1200** мм с редуктором
|
DN |
Рр*, кгс/см2 |
Размеры, мм |
Сила, Н |
Мкр, Н*м |
Масса, кг |
|||
|
L |
D1 |
D0 |
H1 |
|||||
| 50 | 10 | 48 | 125 | 250 | 342 | 820 | 10 | 18 |
| 65 | 10 | 48 | 145 | 250 | 370 | 1380 | 10 | 20 |
| 80 | 10 | 51 | 160 | 250 | 405 | 2090 | 12 | 21 |
| 100 | 10 | 51 | 180 | 250 | 456 | 3260 | 13 | 23 |
| 125 | 10 | 57 | 210 | 250 | 505 | 5080 | 15 | 26 |
| 150 | 10 | 57 | 240 | 250 | 550 | 5880 | 30 | 34 |
| 200 | 10 | 70 | 295 | 250 | 650 | 9200 | 40 | 44 |
| 250 | 10 | 70 | 350 | 250 | 760 | 10300 | 50 | 60 |
| 300 | 6 | 76 | 400 | 250 | 820 | 14800 | 55 | 76 |
| 350 | 6 | 76 | 460 | 300 | 890 | 16100 | 80 | 98 |
| 400 | 6 | 89 | 515 | 300 | 960 | 20100 | 100 | 135 |
| 450 | 6 | 89 | 565 | 450 | 1110 | 21100 | 130 | 185 |
| 500 | 4 | 114 | 620 | 450 | 1210 | 24900 | 156 | 238 |
| 600 | 4 | 114 | 725 | 500 | 1390 | 36100 | 180 | 295 |
| 700 | 2 | 127 | 840 | 500 | 1540 | 39950 | 210 | 424 |
| 800 | 2 | 127 | 950 | 600 | 1710 | 43500 | 300 | 530 |
| 900 | 2 | 127 | 1050 | 600 | 1880 | 55000 | 390 | 668 |
| 1000 | 2 | 149 | 1160 | 600 | 2090 | 69000 | 481 | 810 |
| 1200 | 2 | 156 | 1380 | 600 | 2270 | 84000 | 650 | 1210 |
*Рабочее давление Рр - наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.
** Затворы большего диаметра поставляются на заказ.
ООО «ПромАрм» оставляет за собой право вносить изменения в конструкцию, не влияющие на функциональные характеристики оборудования.
Присоединительные размеры для подбора ответных фланцев и крепежа
PN 10 по ГОСТ 33259-2015
| DN | D1 | Размеры , мм | ||||
| N x M | T |
|
|
d | ||
| 50 | 125 | 4 × М16 | 13 | 2 | 2 | 18 |
| 65 | 145 | 4 × М16 | 13 | 2 | 2 | 18 |
| 80 | 160 | 8 × М16 | 13 | 2 | 6 | 18 |
| 100 | 180 | 8 × М16 | 13 | 2 | 6 | 18 |
| 125 | 210 | 8 × М16 | 16 | 2 | 6 | 18 |
| 150 | 240 | 8 × М20 | 16 | 2 | 6 | 23 |
| 200 | 295 | 8 × М20 | 20 | 2 | 6 | 23 |
| 250 | 350 | 12 × М20 | 20 | 4 | 8 | 23 |
| 300 | 400 | 12 × М20 | 20 | 4 | 8 | 23 |
| 350 | 460 | 16 × М20 | 20 | 6 | 10 | 23 |
| 400 | 515 | 16 × М24 | 24 | 6 | 10 | 27 |
| 450 | 565 | 20 × М24 | 24 | 14 | 6 | 27 |
| 500 | 620 | 20 × М24 | 24 | 14 | 6 | 27 |
| 600 | 725 | 20 × М27 | 27 | 14 | 6 | 30 |
| 700 | 840 | 24 × М27 | 27 | 18 | 6 | 30 |
| 800 | 950 | 24 × М30 | 30 | 18 | 6 | 33 |
| 900 | 1050 | 28 × М30 | 30 | 22 | 6 | 33 |
| 1000 | 1160 | 28 × М33 | 33 | 22 | 6 | 36 |
| 1200 | 1380 | 32 × М36 | 40 | 26 | 6 | 39 |
