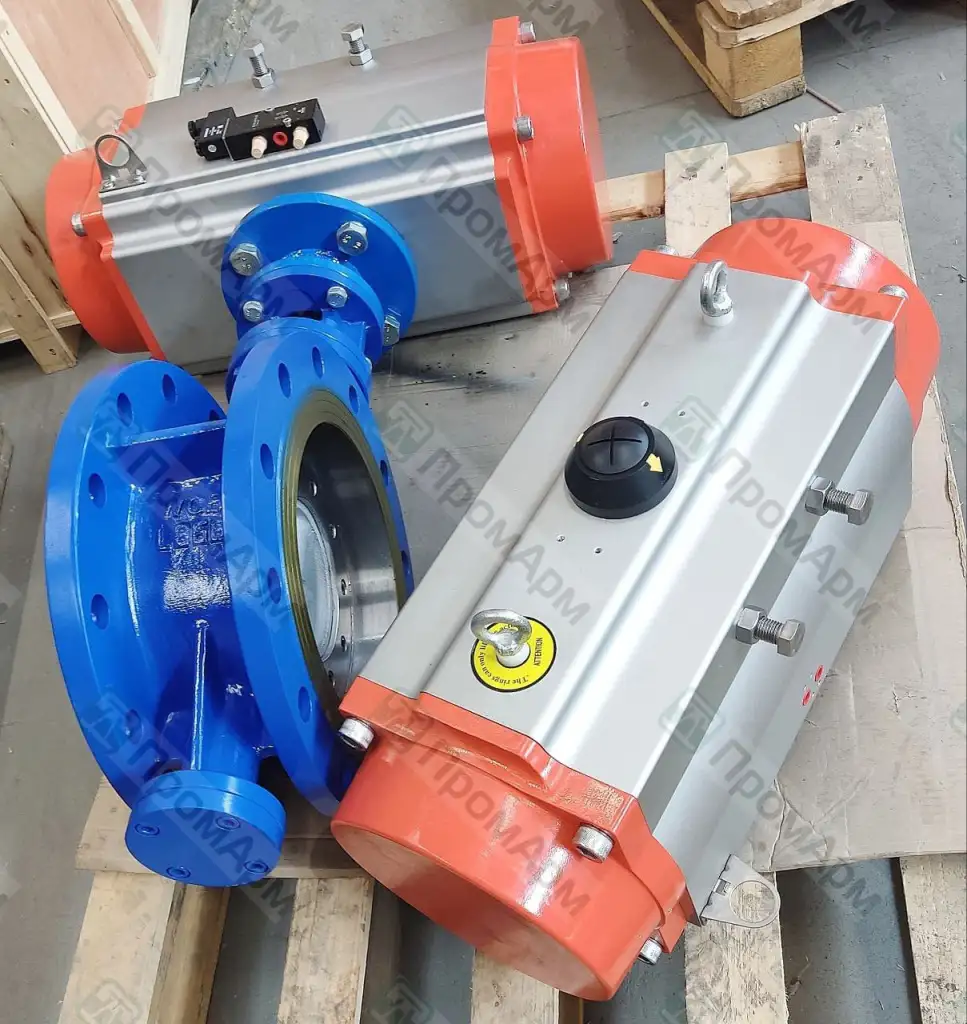

Дисковые поворотные затворы с пневмоприводом
Назначение и задачи оборудования
Такая арматура применяется на участках, где требуется быстро перекрыть поток или поддерживать заданный режим работы линии. Затвор используют как запорное решение и, при наличии позиционера, как запорно-регулирующее решение. Оборудование подходит для автоматизации инженерных систем и производственных узлов, где важны повторяемость срабатывания и безопасность.
Конструкция и принцип работы
Узел включает корпус, поворотный диск, вал и элементы, которые обеспечивают уплотнение в зоне перекрытия. При подаче управляющего сигнала запорный орган разворачивается на четверть оборота: в открытом положении проход свободен, в закрытом — движение потока прекращается. Конструкция рассчитана на многократные циклы; герметичность обеспечивается подбором материалов и точностью сопряжений. Для затвора критичны корректная настройка крайних положений и равномерное прижатие уплотнительных элементов. При плановом сервисе обычно меняют уплотнение и проверяют узел на отсутствие утечек.
Пневмопривод и особенности установки
Для работы используется энергия сжатого воздуха: механизм развивает момент без риска перегрева и обеспечивает высокое быстродействие. Установка на трубопроводную линию выполняется между фланцами с равномерной затяжкой крепежа; затем проверяют герметичность соединений и корректность крайних положений. В исполнениях с пружинным возвратом затвором можно задать аварийное положение «открыто» или «закрыто» при пропадании воздуха, а блок концевых выключателей передаёт дискретный сигнал о положении диска.
Подбор: диаметры и применимость
При выборе оценивают параметры среды, давление, температуру и требуемое время срабатывания. Поворотный тип удобен для объектов с ограниченным пространством, а дисковый вариант чаще выбирают для воды, воздуха и нейтральных сред. Оборудование подбирают по моменту, чтобы не возникало ударных нагрузок на арматуры при частых переключениях.
Условия поставки: цены, доставка, гарантия
Перед отгрузкой вся продукция проходит контроль на качество и герметичность на собственных испытательных стендах. Компания «ПромАрм» осуществляет сервисное и гарантийное обслуживание всей поставляемой продукции.
Частые вопросы
Что такое дисковые поворотные затворы с пневмоприводом?
Дисковые поворотные затворы с пневмоприводом — это устройства, которые используются для регулирования потока жидкости или газа в трубопроводах, управляемые с помощью сжатого воздуха.
Каковы основные преимущества дисковых поворотных затворов?
Основные преимущества включают компактность, низкое сопротивление потоку, быстрое открытие и закрытие, а также возможность работы в условиях высоких температур и давлений.
В каких отраслях применяются дисковые поворотные затворы с пневмоприводом?
Эти затворы широко используются в нефтегазовой, химической, пищевой и водоснабжающей отраслях, а также в системах отопления и вентиляции.
Как выбрать подходящий дисковый поворотный затвор?
При выборе затвора следует учитывать параметры, такие как диаметр трубопровода, рабочее давление, температура среды и тип пневмопривода.
Как осуществляется обслуживание дисковых поворотных затворов?
Обслуживание включает регулярную проверку на наличие утечек, смазку подвижных частей и замену изношенных компонентов для обеспечения надежной работы.
