Дисковые поворотные затворы трехэксцентриковые серии ПА 900

Тройной эксцентриситет в конструкции затворов серии ПА 900 позволяет минимизировать потери на трение при открытии-закрытии затвора, снижает крутящий момент на штоке, необходимый для управления.

Применение в трехэксцентриситетных затворах сборного металло-графитового или цельнометаллического уплотнения позволяет эксплуатировать их в условиях высокого давления и температуры, что является важным преимуществом перед затворами с эластомерным уплотнением.

При углах открытия от 20° до 70° затворы могут использоваться для регулирования потока среды.

Больше информации о серии ПА 900

Оглавление

Конструкция
Расшифровка обозначений ПА 900
Основные габаритные и присоединительные размеры
Технические данные

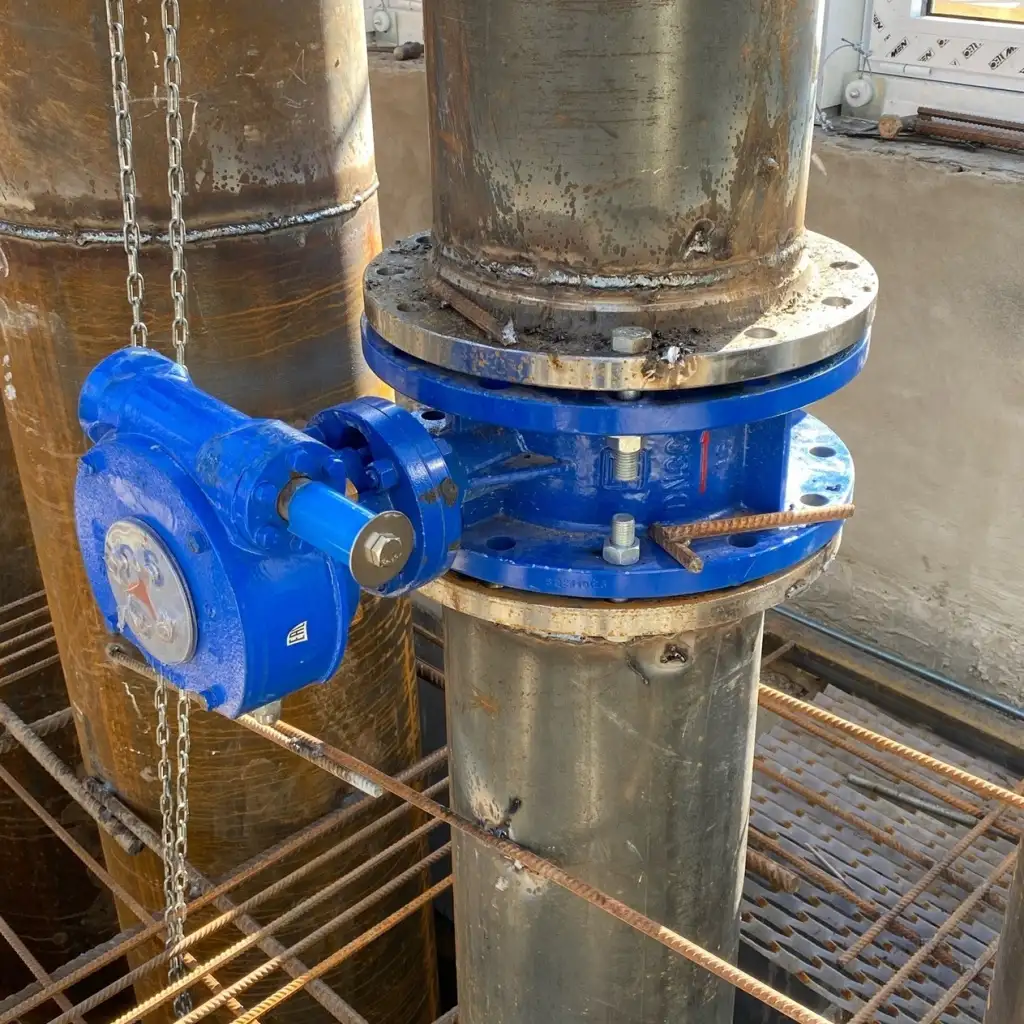

Затворы дисковые трехэксцентриковые предназначены для установки на трубопроводах в качестве запорных и регулирующих устройств. В нашей линейке продукции затворы с тройным эксцентриситетом представлены серией ПА900.

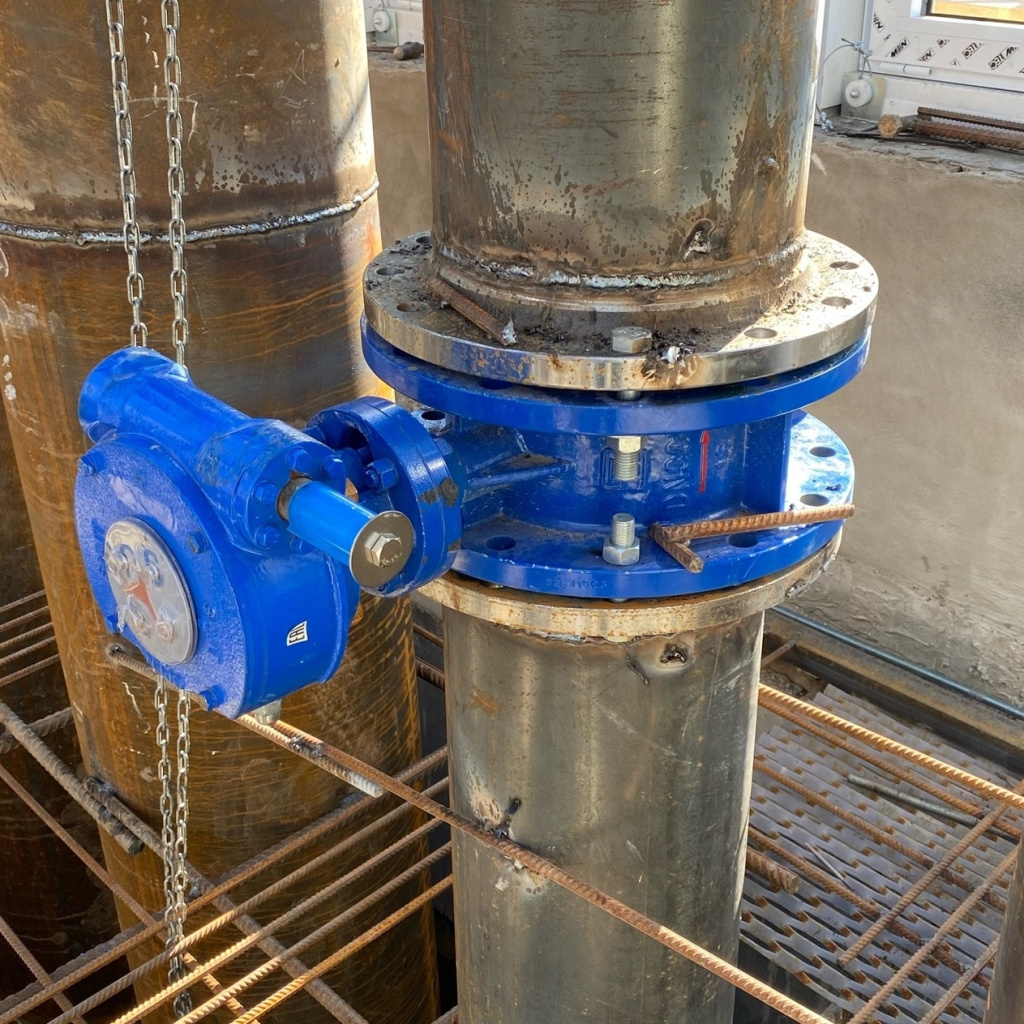

Данные затворы широко применяются на технологических трубопроводах в энергетике, металлургии, нефтяной, нефтеперерабатывающей, нефтехимической, химической промышленности, на объектах водоснабжения и водоотведения, на предприятиях ЖКХ.

Изготовление и поставка:	По ТУ 3700-001-55604618-2013
Тип конструкции:	Затворы дисковые с тройным эксцентриситетом
Диаметр номинальный	DN 50 – DN 2000 мм
Давление номинальное	PN 6 , 10, 16, 25, 40, 63, 100 кгс/см2
Температура рабочей среды:	До +500°С в зависимости от используемых материалов
Управление:	- редуктор DN 50-2000 мм - электро- или пневмопривод- DN 50-2000 мм
Класс герметичности:	«А» по ГОСТ 9544-2015
Основные рабочие среды:	Вода, воздух, пар, природный газ и газообразные углеводороды, нефть, нефтепродукты, коксовый газ, аммиак, кислоты, щелочи, спирты
Присоединение:	- межфланцевое с гладкими проушинами; - фланцевое; - под приварку; Присоединительные фланцы трубопровода по ГОСТ 33259-2015
Установочное положение:	Любое, кроме положения «электроприводом вниз» для электроприводных затворов
Направление подачи рабочей среды:	Одностороннее, по стрелке на корпусе затвора, двустороннее по требованию покупателя
Климатическое исполнение:	У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69
Размеры верхнего фланца под привод	В соответствии со стандартом ISO 5211

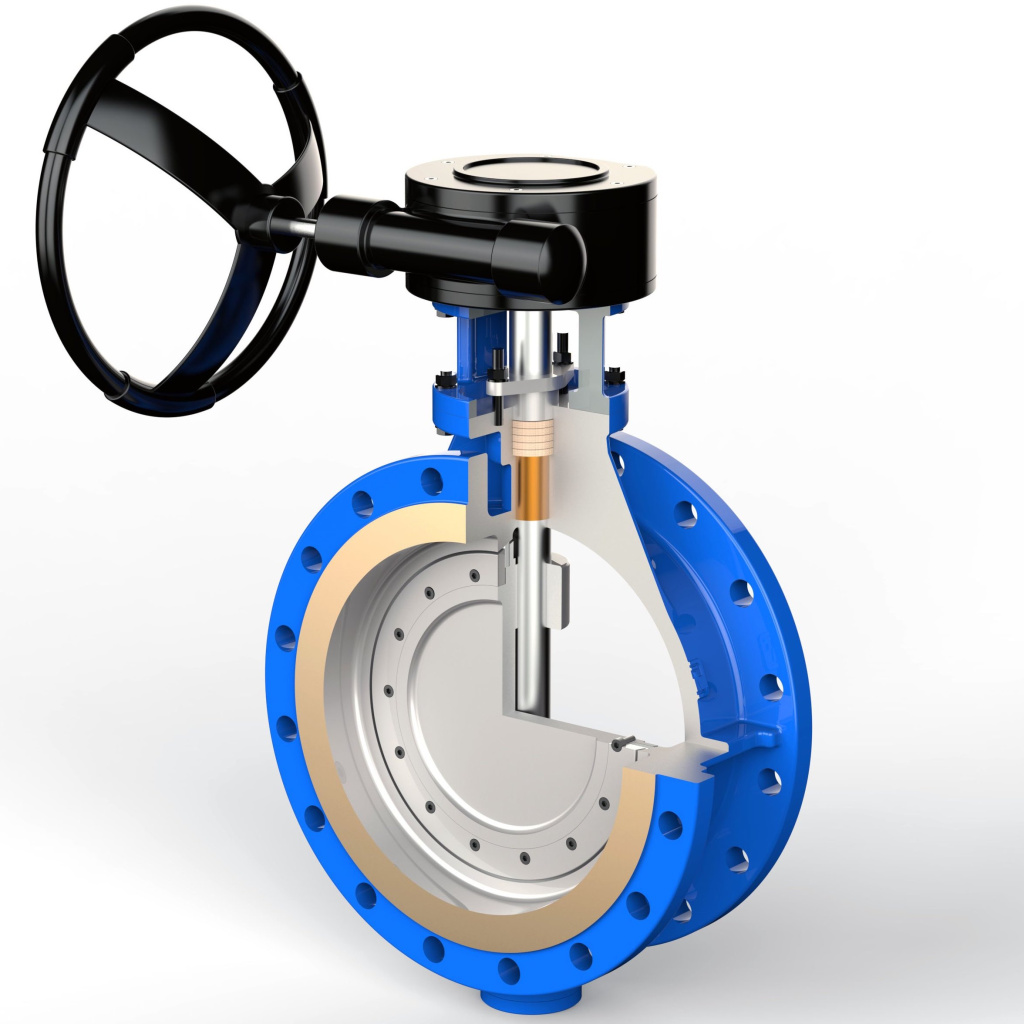

Конструкция

Трехэксцентриковые поворотные дисковые затворы

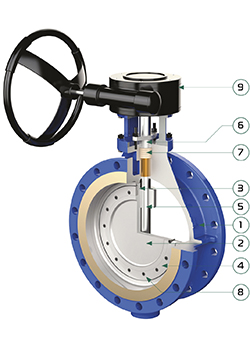

Позиция	Наименование
1	Корпус
2	Диск
3	Уплотнение
4	Прижимное кольцо
5	Шток
6	Фланец сальника
7	Сальниковая набивка
8	Болт
9	Редуктор

Уплотнение

Материалы уплотнения	Описание
Сталь SS304 +graphite	Уплотнение металл по металлу - наборное уплотнение из графитовых и нержавеющих колец
Сталь SS304	Уплотнение металл по металлу цельнометаллическое, применяется при высоких температурах
PTFE	Универсальная термическая и химическая стойкость

Схема уплотнения в затворе с тройным эксцентриситетом

На данном рисунке показана конструкция затворов с тройным эксцентриситетом: ось вращения диска и ось уплотнения в затворе создают эксцентриситет «a»; ось вращения диска смещена от оси трубопровода – это эксцентриситет «b»; третий эксцентриситет «с» образуется за счет конической формы уплотнительной поверхности. Основная цель такой конструкции – это уменьшение трения в точках контакта диска и седла, что повышает надежность и срок службы данных затворов, снижает крутящий момент для управления затвором.

Варианты уплотнений

Уплотнение металл по металлу - наборное уплотнение из графитовых и нержавеющих колец

Уплотнение металл по металлу цельнометаллическое

Уплотнение PTFE

Корпус и диск

Материалы корпусов и дисков	Описание
WCB	- углеродистая сталь для неагрессивных сред;
CF8	- коррозионностойкая сталь, применение в условиях агрессивной среды и при низких температурах.
CF8M	- коррозионностойкая молибденосодержащая сталь, применение в условиях особо агрессивной среды и при низких температурах.
LC2	- легированная сталь, применяется при низких температурах.

Расшифровка обозначений ПА 900

Основные габаритные и присоединительные размеры

Присоединение межфланцевое с гладкими проушинами

DN	PN10						PN16
	Размеры, мм					Масса с редуктором, кг	Размеры, мм					Масса с редуктором, кг
	A	B	L	D1	n*d	Масса с редуктором, кг	A	B	L	D1	n*d	Масса с редуктором, кг
50	70	235	43	125	4×18	11	70	235	43	125	4×18	11
65	75	250	46	145	4×18	12	75	250	46	145	4×18	12
80	85	150	49	160	4×18	13	85	250	49	160	4×18	13
100	100	260	56	180	8×18	14	100	260	56	180	8×18	14
125	110	280	64	210	8×18	21	110	280	64	210	8×18	21
150	150	310	70	240	8×22	25	150	310	70	240	8×22	25
200	210	380	71	295	8×22	38	210	380	71	295	12×22	38
250	235	395	76	350	12×22	60	235	395	76	355	12×26	60
300	265	425	83	400	12×22	76	265	425	83	410	12×26	76
350	300	480	92	460	16×22	109	300	480	92	470	16×26	109
400	355	535	102	515	16×26	130	355	535	102	525	16×30	130
450	380	570	114	565	20×26	135	380	570	114	585	20×30	135
500	395	590	127	620	20×26	206	395	590	127	650	20×33	206
600	450	675	154	725	20×30	312	450	675	154	770	20×39	312
700	520	770	165	840	24×30	369	520	770	165	840	24×39	369
800	590	840	190	950	24×33	570	590	840	190	950	24×39	570
900	660	915	203	1050	28×33	750	660	915	203	1050	28×39	750
1000	730	1050	216	1160	28×33	930	730	1050	216	1170	28×45	930
1200	870	1190	254	1380	32×39	1183	870	1190	254	1390	32×52	1183
1400	1015	1350	279	1590	32×45	1415

DN	PN25						PN40
	Размеры, мм					Масса с редуктором, кг	Размеры, мм					Масса с редуктором, кг
	A	B	L	D1	n*d	Масса с редуктором, кг	A	B	L	D1	n*d	Масса с редуктором, кг
50	70	235	43	125	4×18	11	80	250	43	125	4×18	12
65	75	250	46	145	8×18	13	85	265	46	145	8×18	14
80	85	250	49	160	8×18	14	95	265	64	160	8×18	15
100	100	260	56	190	8×22	16	115	275	64	190	8×22	17
125	110	280	64	220	8×26	22	125	295	70	220	8×26	25
150	150	310	70	250	8×26	32	165	330	76	250	8×26	36
200	210	380	71	310	8×26	48	225	395	89	320	12×30	50
250	235	395	76	370	8×30	68	250	410	114	385	12×33	79
300	265	425	83	430	12×30	98	285	450	114	450	16×33	128
350	300	480	92	490	12×33	112	330	510	127	510	16×33	233
400	355	535	102	550	12×33	145	390	570	140	585	12×39	272
450	380	570	114	600	16×33	198	415	595	152	610	16×39	307
500	395	590	127	660	16×39	287	430	625	152	670	16×45	378
600	450	675	154	770	16×39	405	485	710	178	795	16×52	465
700	520	770	165	875	20×45	461	535	810	229	900	20×52	679
800	590	840	190	990	20×45	712	630	890	241	1030	20×56	817
900	660	915	203	1090	24×52	832
1000	730	1050	216	1210	24×56	1270
1200	870	1190	254	1420	28×56	1464

DN	PN63						PN100
	Размеры, мм					Масса с редуктором, кг	Размеры, мм					Масса с редуктором, кг
	A	B	L	D1	n*d	Масса с редуктором, кг	A	B	L	D1	n*d	Масса с редуктором, кг
50	80	250	43	135	4×22	17
65	85	265	46	160	8×22	19
80	95	265	64	170	8×22	20
100	115	275	64	200	8×26	23	115	275	64	210	8×30	26
125	125	295	78	240	8×30	34	125	295	78	250	8×33	38
150	165	330	78	280	8×33	49	165	330	78	290	12×33	56
200	225	395	102	345	8×33	62	225	395	102	360	8×39	96
250	250	410	117	400	8×39	115	250	410	117	430	8×39	130
300	285	450	140	460	12×39	207	285	450	140	500	12×45	227
350	330	510	155	525	12×39	259	330	510	155	560	12×52	290
400	390	570	178	585	12×45	326	390	570	178	620	12×52	367
500	430	625	216	705	16×52	429
600	485	710	232	820	16×56	684

Присоединение межфланцевое с гладкими проушинами

DN	PN10						PN16
	Размеры, мм					Масса с редуктором, кг	Размеры, мм					Масса с редуктором, кг
	A	B	L	D1	n*d	Масса с редуктором, кг	A	B	L	D1	n*d	Масса с редуктором, кг
50	70	235	108	125	4×18	16	70	235	108	125	4×18	16
65	75	250	112	145	4×18	17	75	250	112	145	4×18	17
80	85	250	114	160	4×18	19	85	250	114	160	4×18	19
100	100	260	127	180	8×18	21	100	260	127	180	8×18	21
125	110	280	140	210	8×18	30	110	280	140	210	8×18	30
150	150	310	140	240	8×22	37	150	310	140	240	8×22	37
200	210	380	152	295	8×22	55	210	380	152	295	12×22	55
250	235	395	165	350	12×22	75	235	395	165	355	12×26	75
300	265	425	178	400	12×22	104	265	425	178	410	12×26	104
350	300	480	190	460	16×22	154	300	480	190	470	16×26	158
400	355	535	216	515	16×26	185	355	535	216	525	16×30	185
450	380	570	222	565	20×26	231	380	570	222	585	20×30	241
500	395	590	229	620	20×26	304	395	590	229	650	20×33	304
600	450	675	267	725	20×30	490	450	675	267	770	20×39	492
700	520	770	292	840	24×30	706	520	770	292	840	24×39	706
800	590	840	318	950	24×33	712	590	840	318	950	24×39	712
900	660	915	330	1050	28×33	950	660	915	330	1050	28×39	980
1000	730	1050	410	1160	28×33	1170	730	1050	410	1170	28×45	1300
1200	870	1190	470	1380	32×39	2030	870	1190	470	1390	32×52	2115
1400	1015	1350	530	1590	32×45	2674	1015	1350	530	1590	32×52	2795
1600	1100	1430	600	1820	36×52	3410	1100	1430	600	1820	36×56	3560
1800	1250	1590	670	2020	40×52	4140
2000	1370	1720	760	2230	44×52	5980

DN	PN25						PN40
	Размеры, мм					Масса с редуктором, кг	Размеры, мм					Масса с редуктором, кг
	A	B	L	D1	n*d	Масса с редуктором, кг	A	B	L	D1	n*d	Масса с редуктором, кг
50	70	235	108	125	4×18	17	80	250	150	125	4×18	17
65	75	250	112	145	8×18	18	85	265	170	145	8×18	19
80	85	250	114	160	8×18	20	95	265	180	160	8×18	22
100	100	260	127	190	8×22	25	115	275	190	190	8×22	28
125	110	280	140	220	8×26	32	125	295	200	220	8×26	44
150	150	310	140	250	8×26	42	165	330	210	250	8×26	65
200	210	380	152	310	8×26	67	225	395	230	320	12×30	76
250	235	395	165	370	8×30	82	250	410	250	385	12×33	120
300	265	425	178	430	12×30	139	285	450	270	450	16×33	165
350	300	480	190	490	12×33	172	330	510	290	510	16×33	260
400	355	535	216	550	12×33	229	390	570	310	585	12×39	330
450	380	570	222	600	16×33	312	415	595	330	610	16×39	370
500	395	590	229	660	16×39	380	430	625	350	670	16×45	450
600	450	675	267	770	16×39	571	485	710	390	795	16×52	660
700	520	770	292	875	20×45	808	535	810	430	900	20×52	1096
800	590	840	318	990	20×45	1287	630	890	470	1030	20×56	1500
900	660	915	330	1090	24×52	1520
1000	730	1050	410	1210	24×56	1860
1200	870	1190	470	1420	28×56	2510
1400	1015	1350	530	1640	32×62	3190

DN	PN63						PN100
	Размеры, мм					Масса с редуктором, кг	Размеры, мм					Масса с редуктором, кг
	A	B	L	D1	n*d	Масса с редуктором, кг	A	B	L	D1	n*d	Масса с редуктором, кг
50	80	250	150	135	4×22	23
65	85	265	170	160	8×22	25
80	95	265	180	170	8×22	27
100	115	275	190	200	8×26	30	115	275	190	210	8×30	35
125	125	295	200	240	8×30	50	125	295	200	250	8×33	58
150	165	330	210	280	8×33	72	165	330	210	290	12×33	84
200	225	395	230	345	8×33	87	225	395	230	360	8×39	125
250	250	410	250	400	8×39	130	250	410	250	430	8×39	153
300	285	450	270	460	12×39	250	285	450	270	500	12×45	290
350	330	510	290	525	12×39	290	330	510	290	560	12×52	330
400	390	570	310	585	12×45	390	390	570	310	620	12×52	445
500	430	625	350	705	16×52	510
600	485	710	390	820	16×56	850

Присоединение под приварку

DN	PN 6-25							PN 40-100
	Размеры, мм						Масса с редуктором, кг	Размеры, мм						Масса с редуктором, кг
	A	B	L	T	d1	D	Масса с редуктором, кг	A	B	L	T	d1	D	Масса с редуктором, кг
80	98	215	180	6	85	92	30	98	215	180	6	85	92	30
100	112	230	190	6	105	114	37	112	230	190	6	105	114	37
125	125	246	200	6	130	138	44	125	246	200	6	130	138	44
150	155	297	210	6	152	159	51	165	315	210	6	152	159	58
200	200	351	230	9	207	219	62	219	370	230	9	207	219	78
250	231	384	250	9	258	274	84	261	422	250	9	258	274	113
300	261	415	270	9	313	325	115	289	490	270	9	313	325	165
350	298	470	290	9	365	377	153	320	528	290	9	365	377	225
400	331	531	310	9	414	426	187	357	568	310	9	414	426	327
450	369	564	330	9	466	478	292	385	626	330	9	466	480	375
500	404	596	350	9	517	530	324	431	670	350	9	517	530	464
600	473	676	390	9	614	630	436	492	737	390	9	614	630	693
700	538	749	430	14	702	720	668
800	615	829	470	14	802	820	889,5
900	628	852	510	14	902	920	1360
1000	730	1013	550	15	1000	1020	1896
1200	850	1137	630	15	1200	1220	2615
1400	980	1348	710	15	1400	1420	3525
1600	1155	1517	790	18	1600	1620	5496

Размеры верхнего фланца и крутящие моменты для подбора приводов

DN	PN10, 16							PN25						PN40
	Фланец по ISO	Размеры, мм				Мкр Н*м		Фланец по ISO	Размеры, мм				Мкр Н*м	Фланец по ISO	Размеры, мм				Мкр Н*м
	Фланец по ISO	s	b1	H	t	PN10	PN16	Фланец по ISO	s	b1	H	t	Мкр Н*м	Фланец по ISO	s	b1	H	t	Мкр Н*м
50	F07	14	6×1	50	16	50	50	F07	14	6×1	50	16	70	F07	14	6×1	50	16	100
80	F07	16	6×1	50	18	65	80	F07	16	6×1	50	18	108	F07	16	6×1	50	18	225
100	F07	18	6×1	50	22	99	125	F07	18	6×1	50	22	171	F07	18	6×1	50	20	315
125	F10	22	8×1	60	24	156	180	F10	22	8×1	60	24	278	F10	26	8×1	60	28	480
150	F10	26	8×1	60	29	239	297	F10	26	8×1	60	29	432	F12	28	10×1	65	31	750
200	F12	28	10×1	65	31	467	585	F12	28	10×1	65	31	752	F12	32	10×1	65	35	1305
250	F12	32	10×1	65	35	753	952	F12	32	10×1	65	35	1242	F14	38	12×1	70	41	2100
300	F14	38	12×1	70	41	1076	1366	F14	38	12×1	70	41	1809	F14	42	12×1	70	45	3045
350	F14	40	12×1	70	43	1479	1895	F14	40	12×1	70	43	2532	F16	45	12×2	90	51	4350
400	F16	45	12×2	90	51	2330	2977	F16	45	12×2	90	51	4355	F16	50	12×2	90	56	7650
450	F16	50	12×2	90	58	2856	3678	F16	50	12×2	90	58	5379	F25	55	16×2	100	63	9300
500	F25	55	16×2	100	63	3708	4764	F25	55	16×2	100	63	7302	F25	65	16×2	100	73	12600
600	F25	65	16×2	100	73	5620	7588	F25	65	16×2	100	73	11216	F25	75	18×2	110	85	19800
700	F25	75	18×2	110	85	7660	10770	F25	75	18×2	110	85	16463	F30	85	22×2	120	95	29700
800	F30	85	22×2	120	97	10695	15100	F30	85	22×2	120	97	23105	F35	95	25×2	140	107	43650
900	F35	95	25×2	140	107	14364	20370	F35	95	25×2	140	107	31220	F35	105	25×2	140	119	58500
1000	F35	105	25×2	140	117	18729	26680	F35	105	25×2	140	117	40940	F40	125	28×2	160	141	76500
1200	F40	125	28×2	160	139	33180	46700	F40	125	28×2	160	139	65730	F48	135	32×2	180	153	125250
1400	F48	145	32×2	180	163	49660	70920	F48	145	32×2	180	163	100830
1600	F48	165	32×2	190	185	69750	100050

Данные указаны справочно, для правильного подбора электро- и пневмоприводов рекомендуем консультироваться с представителями ООО «ПромАрм». Размеры и форма штока уточняются по запросу. Для DN500 и выше возможна установка многооборотных приводов через червячный редуктор.

Технические данные

Пропускная способность затворов – Kv, м³/час

DN	50	65	80	100	125	150	200	250	300	350	400	450
Kv	39	103	150	280	380	750	1390	2400	3780	5590	8000	9620
DN	500	600	700	800	900	1000	1200	1400	1600	1800	2000
Kv	13780	18910	26960	35210	43250	57240	81480	125631	196432	223785	281540

Показатели надежности затворов по узлу уплотнения

DN	40-100	125,150	200-300	350,400	450-600	700-900	1000-2000
Средний ресурс, циклов, не менее	5300	4300	3900	3300	2300	1900	1800
Гарантийная наработка, циклов, не менее	2000	1700	1600	1400	1000	800	650

Средний ресурс и гарантийная наработка узла уплотнения определены при испытаниях затворов водой по ГОСТ 2874-82

При эксплуатации затворов на рабочих средах, отличных от воды, показатели надежности определяются конкретной средой в зависимости от её параметров.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.

Срок консервации – 3 года.

Средний срок службы корпусных деталей - не менее 30 лет.

Средний срок службы выемных деталей и комплектующих изделий - не менее 5 лет.

Дисковые поворотные затворы трехэксцентриковые серии ПА 900

Конструкция

Расшифровка обозначений ПА 900

Основные габаритные и присоединительные размеры

Присоединение межфланцевое с гладкими проушинами

Присоединение межфланцевое с гладкими проушинами

Присоединение под приварку

Размеры верхнего фланца и крутящие моменты для подбора приводов

Технические данные

Пропускная способность затворов – Kv, м3/час

Показатели надежности затворов по узлу уплотнения

Гарантийные обязательства

Пропускная способность затворов – Kv, м³/час
