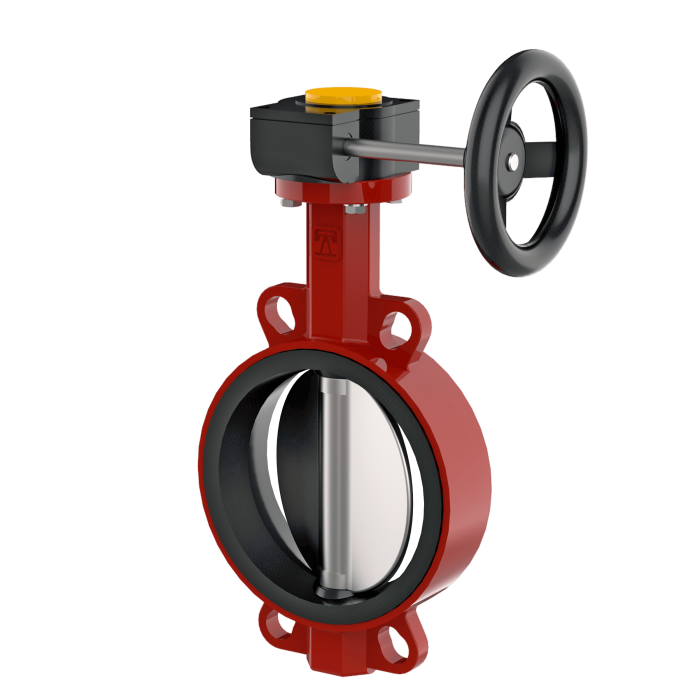

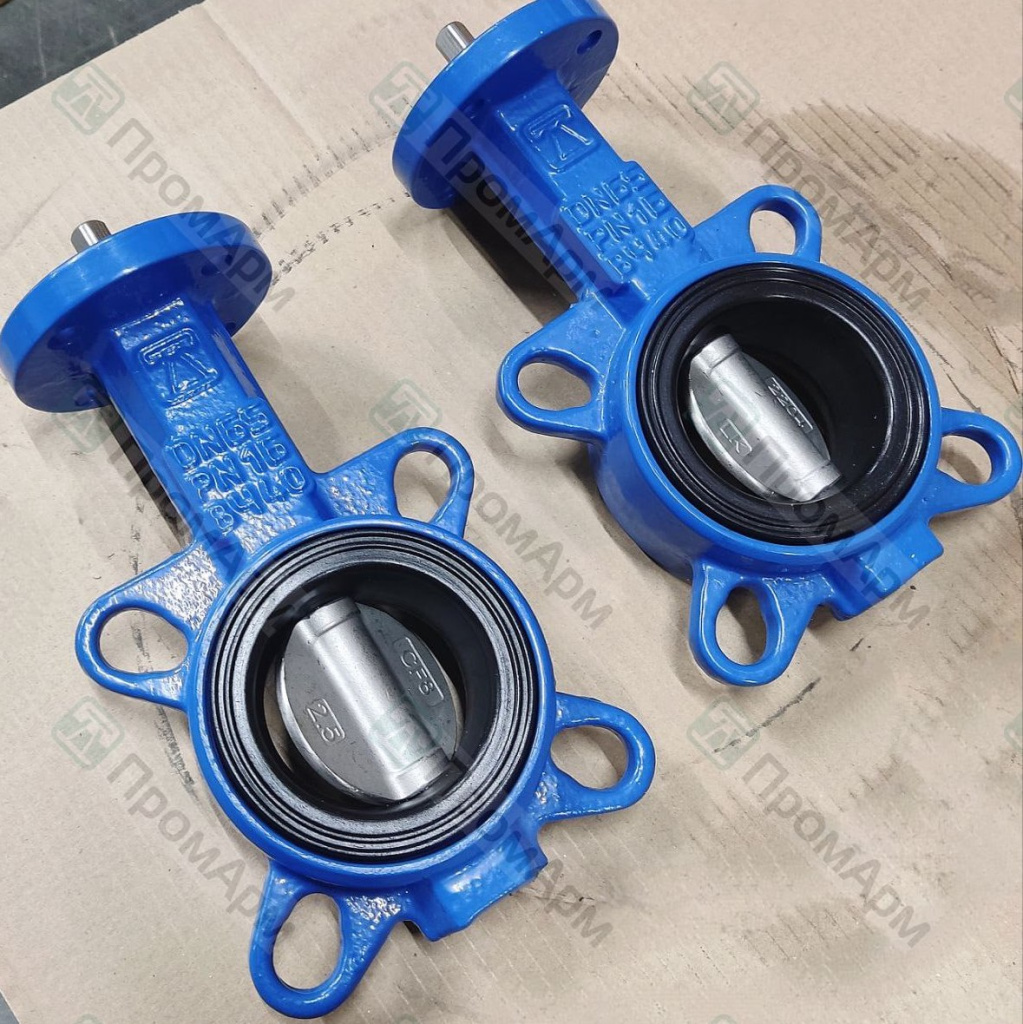

Поворотные затворы с симметричным диском серии ПА 300
Затворы с симметричным диском и уплотнением из эластомера представлены сериями ПА300 и ПА600.
По умолчанию присоединение межфланцевое, но возможно также изготовление во фланцевом исполнении или с резьбовыми проушинами. При монтаже затворов не требуется дополнительных уплотнений, манжета выступает с обеих сторон корпуса и при стягивании затвора между фланцами обеспечивает герметичность соединения.
Манжеты выпускаются как в съёмном, так и в монолитном варианте (способом вулканизации и имеют двунаправленное уплотнение без протечек.
- Конструкция
- Расшифровка обозначений ПА 300
- Основные габаритные и присоединительные размеры
- Технические данные
Особенность конструкции затворов с симметричным диском в том, что рабочая среда не контактирует с корпусом затвора. Поэтому эксплуатационные свойства затвора определяются применяемыми материалами манжеты и диска.
Затворы концентриковые применяются в различных отраслях: теплоснабжение, водоснабжение, вентиляция, кондиционирование, газоснабжение и др.
| Изготовление и поставка: | По ТУ 3700-001-55604618-2013 |
| Тип конструкции: | Затворы с симметричным диском, с манжетой из эластомера |
| Диаметр номинальный | DN 25 – DN 1200 мм |
| Давление номинальное | - PN 6, 10, 16, 25 кгс/см2 |
| Температура рабочей среды: | - до +180°С в зависимости от материала манжеты |
| Управление: |
- рукоятка DN 25-200 мм - редуктор DN 25-1200 мм - электро- или пневмопривод DN 25-1200 мм |
| Класс герметичности: | «А» по ГОСТ 9544-2015 |
| Основные рабочие среды: | Вода, воздух, природный газ и газообразные продукты, газообразный аммиак, нефтепродукты, углеводороды, кислоты, щелочи, спирты, морская вода |
| Присоединение: |
- межфланцевое с гладкими проушинами; - межфланцевое с резьбовыми проушинами; - фланцевое.Присоединительные фланцы трубопровода по ГОСТ 33259-2015 |
| Установочное положение: | Любое, кроме положения «электроприводом вниз» для электроприводных затворов |
| Направление подачи рабочей среды: | Любое |
| Скорость потока рабочей среды: | До 80 м/с для газообразной среды, до 5 м/с для жидкостей |
| Климатическое исполнение: | У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69 |
| Расходная характеристика затворов: | При углах открытия до 20-70° затворы ограниченно могут применяться для дросселирования потока рабочей среды |
| Размеры верхнего фланца под привод: | В соответствии со стандартом ISO 5211 |

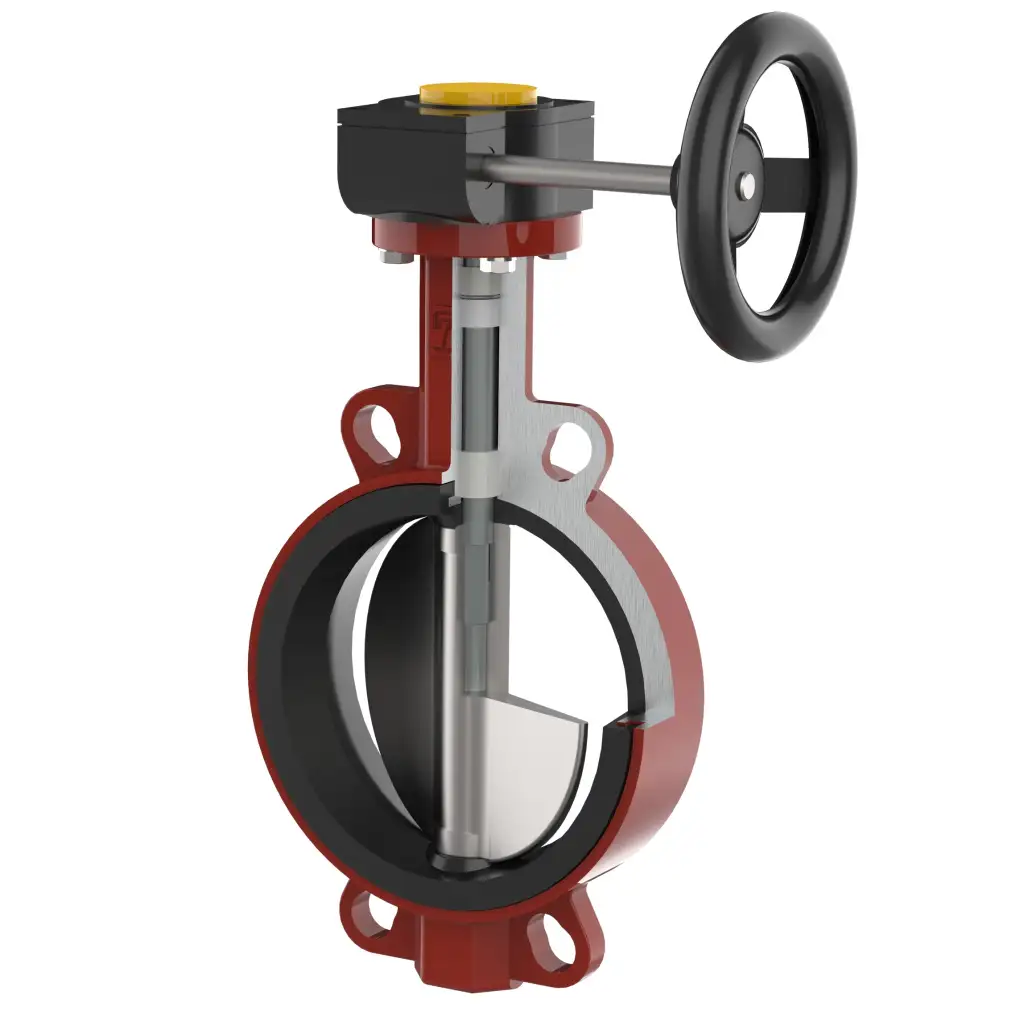

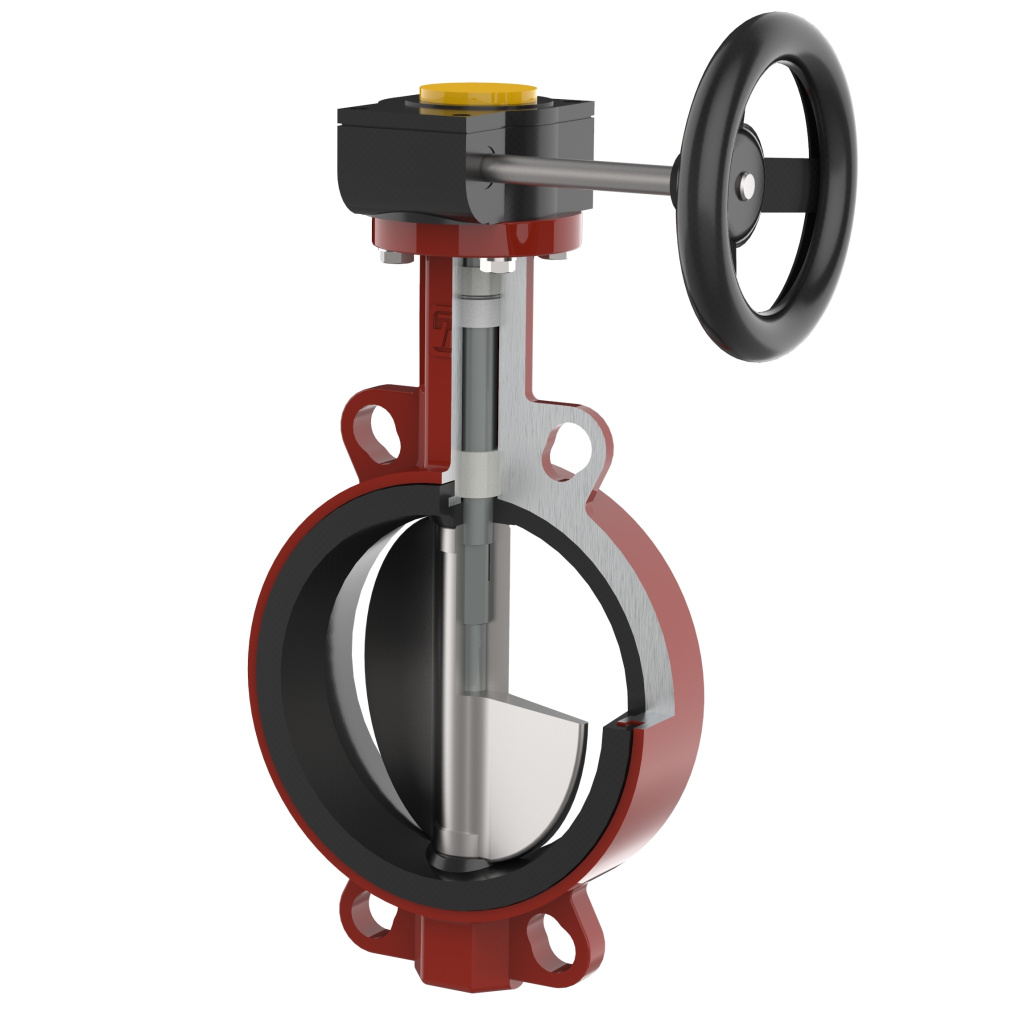

Конструкция
| Поз. | Наименование |
| 1 | Корпус |
| 2 | Диск |
| 3 | Уплотнение |
| 4 | Шток |
| 5,6 | Втулка |
| 7 | Кольцо |
| 8 | Редуктор |
Уплотнение
| Материалы уплотнения | Описание |
| NBR |
- стойкость к маслам, смазочным материалам, топливам, природному газу; - неустойчив к щелочным и кислотным средам, водяному пару |
| EPDM |
- стойкость к воде, щелочам, кислотам, абразивным примесям, воздуху; - неустойчив к горюче-смазочным материалам, жирам |
| Viton |
- стойкость к маслам, бензинам, диз.топливу, растворам кислот и щелочей средней концентрации; - неустойчив к кетонам, горячей воде, пару |
| PTFE | - универсальная термическая и химическая стойкость |
Корпус и диск
| Материалы корпусов и дисков | Описание |
| GGG40 | высокопрочный чугун с шаровидным графитом; |
| WCB | углеродистая сталь для неагрессивных сред; |
| GG25 | серый чугун; |
| CF8 | нержавеющая сталь, применение в условиях агрессивной среды и при низких температурах. |
| CF8M | коррозионностойкая молибденосодержащая сталь, применение в условиях особо агрессивной среды и при низких температурах |
Расшифровка обозначений ПА 300
Основные габаритные и присоединительные размеры
Присоединение межфланцевое с гладкими проушинами
DN 25-200 мм с рукояткой
| DN | Размеры, мм | Масса с рукояткой, кг | ||||||
| A | B | L | D1 | n*d | ||||
| PN10 | PN16 | PN10 | PN16 | |||||
| 25 | 53 | 120 | 26 |
|
|
Четыре универсальных отверстия для PN10,16 | 1,6 | |
| 32/40 | 54 | 140 | 33 | 110 | 110 | 2,9 | ||
| 50 | 60 | 140 | 43 | 125 | 125 | 3 | ||
| 65 | 67 | 150 | 46 | 145 | 145 | 3,7 | ||
| 80 | 87 | 158 | 46 | 160 | 160 | 4,2 | ||
| 100 | 105 | 180 | 52 | 180 | 180 | 6 | ||
| 125 | 118 | 190 | 56 | 210 | 210 | 6,5 | ||
| 150 | 130 | 210 | 56 | 240 | 240 | 8 | ||
| 200 | 166 | 235 | 60 | 295 | 295 | 15 | ||
DN 25-400 мм с редуктором
.jpg)
| DN | Размеры, мм | Масса с редуктором, кг | ||||||
| A | B | L | D1 | n*d | ||||
| PN10 | PN16 | PN10 | PN16 | |||||
| 25 | 53 | 120 | 26 | 85 | 85 | Четыре универсальных отверстия для PN10,16 | 2,6 | |
| 32/40 | 54 | 140 | 33 | 110 | 110 | 4 | ||
| 50 | 60 | 140 | 43 | 125 | 125 | 4,2 | ||
| 65 | 67 | 150 | 46 | 145 | 145 | 4,7 | ||
| 80 | 87 | 158 | 46 | 160 | 160 | 5,2 | ||
| 100 | 105 | 180 | 52 | 180 | 180 | 7 | ||
| 125 | 118 | 190 | 56 | 210 | 210 | 7,5 | ||
| 150 | 130 | 210 | 56 | 240 | 240 | 9 | ||
| 200 | 166 | 235 | 60 | 295 | 295 | 18 | ||
| 250 | 197 | 270 | 68 | 350 | 355 | 29 | ||
| 300 | 230 | 310 | 78 | 400 | 410 | 34 | ||
| 350 | 255 | 360 | 78 | 460 | 470 | 50 | ||
| 400 | 291 | 380 | 102 | 515 | 525 | 85 | ||
| 450 | 328 | 400 | 114 | 565 | 585 | 90 | ||
| 500 | 387 | 460 | 127 | 620 | 650 | 123 | ||
| 600 | 435 | 490 | 154 | 725 | 770 | 230 | ||
Присоединение межфланцевое с гладкими проушинами
DN 700-1200 мм с редуктором
.jpg)
| DN | Размеры, мм | Масса с редуктором, кг | ||||||
| A | B | L | D1 | n*d | ||||
| PN10 | PN16 | PN10 | PN16 | |||||
| 700 | 512 | 635 | 165 | 840 | 840 | 24×30 | 24×39 | 366 |
| 800 | 600 | 674 | 190 | 950 | 950 | 24×33 | 24×39 | 470 |
| 900 | 656 | 720 | 203 | 1050 | 1050 | 28×33 | 28×39 | 552 |
| 1000 | 721 | 800 | 216 | 1160 | 1170 | 28×36 | 28×45 | 760 |
| 1200 | 864 | 941 | 254 | 1380 | 1390 | 32×39 | 32×52 | 1150 |
Присоединение межфланцевое с резьбовыми проушинами
DN 40-200 мм с рукояткой
| DN | Размеры, мм | Масса с рукояткой, кг | ||||||
| A | B | L | D1 | N*M | ||||
| PN10 | PN16 | PN10 | PN16 | |||||
| 32/40 | 54 | 140 | 33 | 110 | 110 | 4×М16 | 4×М16 | 3,5 |
| 50 | 60 | 140 | 43 | 125 | 125 | 4×М16 | 4×М16 | 3,8 |
| 65 | 67 | 150 | 46 | 145 | 145 | 4×М16 | 4×М16 | 4,5 |
| 80 | 87 | 158 | 46 | 160 | 160 | 4×М16 | 4×М16 | 5 |
| 100 | 105 | 180 | 52 | 180 | 180 | 8×М16 | 8×М16 | 8 |
| 125 | 118 | 190 | 56 | 210 | 210 | 8×М16 | 8×М16 | 9 |
| 150 | 130 | 210 | 56 | 240 | 240 | 8×М20 | 8×М20 | 11 |
| 200 | 166 | 235 | 60 | 295 | 295 | 8×М20 | 12×М20 | 19 |
DN 40-600 мм с редуктором
| DN | Размеры, мм | Масса с редуктором кг | ||||||
| A | B | L | D1 | n*M | ||||
| PN10 | PN16 | PN10 | PN16 | |||||
| 40 | 54 | 140 | 33 | 110 | 110 | 4хМ16 | 4хМ16 | 4,7 |
| 50 | 60 | 140 | 43 | 125 | 125 | 4хМ16 | 4хМ16 | 5 |
| 65 | 67 | 150 | 46 | 145 | 145 | 4хМ16 | 4хМ16 | 5,7 |
| 80 | 87 | 158 | 46 | 160 | 160 | 4хМ16 | 4хМ16 | 6,2 |
| 100 | 104 | 180 | 52 | 180 | 180 | 8хМ16 | 8хМ16 | 9,2 |
| 125 | 118 | 190 | 56 | 210 | 210 | 8хМ16 | 8хМ16 | 11 |
| 150 | 130 | 210 | 56 | 240 | 240 | 8хМ20 | 8хМ20 | 13 |
| 200 | 166 | 234 | 60 | 295 | 295 | 8хМ20 | 12хМ20 | 22 |
| 250 | 197 | 270 | 68 | 350 | 350 | 12хМ20 | 12хМ24 | 42 |
| 300 | 230 | 310 | 78 | 400 | 410 | 12хМ20 | 12хМ24 | 51 |
| 350 | 255 | 360 | 78 | 460 | 470 | 16хМ20 | 16хМ24 | 67 |
| 400 | 291 | 380 | 102 | 515 | 525 | 16хМ24 | 16хМ27 | 105 |
| 450 | 328 | 422 | 114 | 565 | 585 | 20хМ24 | 20хМ27 | 133 |
| 500 | 387 | 460 | 127 | 620 | 650 | 20хМ24 | 20хМ30 | 180 |
| 600 | 435 | 490 | 154 | 725 | 770 | 20хМ27 | 20хМ33 | 270 |
Присоединение фланцевое
DN 50-150 мм с рукояткой
| DN | Размеры, мм | Масса с редуктором, кг | ||||||
| A | B | L | D1 | n*d | ||||
| PN10 | PN16 | PN10 | PN16 | |||||
| 50 | 80 | 110 | 108 | 125 | 125 | 4×18 | 4×18 | 6 |
| 65 | 80 | 134 | 112 | 145 | 145 | 4×18 | 4×18 | 8 |
| 80 | 95 | 131 | 114 | 160 | 160 | 4×18 | 8×18 | 9 |
| 100 | 114 | 155 | 127 | 180 | 180 | 8×18 | 8×18 | 12 |
| 125 | 113 | 170 | 140 | 210 | 210 | 8×18 | 8×18 | 14 |
| 150 | 139 | 180 | 140 | 240 | 240 | 8×23 | 8×23 | 18 |
DN 50-1200 мм с редуктором
| DN | Размеры, мм | Масса с редуктором, кг | |||||||
| A | B | L | D1 | n*d | |||||
| PN10 | P 16 | PN10 | PN16 | PN10 | PN16 | ||||
| 50 | 80 | 110 | 108 | 125 | 125 | 4х18 | 4х18 | 10 | 10 |
| 65 | 80 | 134 | 112 | 145 | 145 | 4х18 | 4х18 | 12 | 12 |
| 80 | 95 | 131 | 114 | 160 | 160 | 4х18 | 8х18 | 13 | 13 |
| 100 | 114 | 155 | 127 | 180 | 180 | 8х18 | 8х18 | 17 | 17 |
| 125 | 113 | 170 | 140 | 210 | 210 | 8х18 | 8х18 | 19 | 19 |
| 150 | 139 | 190 | 140 | 240 | 240 | 8х23 | 8х23 | 24 | 24 |
| 200 | 175 | 210 | 152 | 295 | 295 | 8х22 | 8х22 | 31 | 31 |
| 250 | 203 | 245 | 165 | 350 | 355 | 8х22 | 12х22 | 51 | 51 |
| 300 | 223 | 280 | 178 | 400 | 410 | 12х22 | 12х26 | 64 | 64 |
| 350 | 254 | 310 | 190 | 460 | 470 | 12х22 | 12х26 | 70 | 79 |
| 400 | 306 | 340 | 216 | 515 | 525 | 16х22 | 16х26 | 120 | 135 |
| 450 | 315 | 406 | 222 | 565 | 585 | 16х26 | 16х30 | 142 | 158 |
| 500 | 378 | 430 | 229 | 620 | 650 | 20х26 | 20х33 | 160 | 225 |
| 600 | 440 | 500 | 267 | 725 | 770 | 20х30 | 20х36 | 260 | 330 |
| 700 | 510 | 560 | 292 | 840 | 910 | 24х30 | 24х39 | 360 | 375 |
| 800 | 560 | 620 | 318 | 950 | 1020 | 24х33 | 24х39 | 458 | 470 |
| 900 | 581 | 692 | 330 | 1050 | 1120 | 28х33 | 28х39 | 550 | 572 |
| 1000 | 645 | 735 | 410 | 1160 | 1255 | 28х36 | 28х42 | 792 | 812 |
| 1200 | 786 | 917 | 470 | 1380 | 1485 | 32х39 | 32х52 | 1045 | 1086 |
Размеры верхнего фланца и крутящие моменты для подбора приводов
| DN |
Фланец по ISO |
D | Размеры,мм | Мкр, Н*м | |||||
| Чугун | Сталь | Чугун | Сталь | d | l | H | PN10 | PN16 | |
| 25 | F04 | F05 | 42 | 50 | 6 | 11 | 23 | 7 | 8 |
| 40 | F05 | F05 | 50 | 50 | 7 | 11 | 23 | 10 | 12 |
| 50 | F05 | F07 | 50 | 70 | 7 | 11 | 23 | 18 | 20 |
| 65 | F05 | F07 | 50 | 70 | 7 | 11 | 23 | 22 | 25 |
| 80 | F05 | F07 | 50 | 70 | 7 | 11 | 23 | 32 | 34 |
| 100 | F07 | 70 | 10 | 11 | 30 | 53 | 57 | ||
| 125 | F07 | 70 | 10 | 14 | 30 | 80 | 87 | ||
| 150 | F07 | 70 | 10 | 14 | 30 | 130 | 140 | ||
| 200 | F10 | 102 | 12 | 17 | 44 | 230 | 266 | ||
| 250 | F10 | 102 | 12 | 22 | 40 | 390 | 404 | ||
| 300 | F10 | 102 | 14 | 22 | 40 | 570 | 657 | ||
| 350 | F12 | 125 | 14 | 22 | 40 | 700 | 810 | ||
| 400 | F14 | 140 | 18 | 27 | 40 | 960 | 1105 | ||
| 450 | F14 | 140 | 18 | 27 | 40 | 1280 | 1480 | ||
| 500 | F14 | 140 | 18 | 27 | 40 | 1710 | 2100 | ||
| 600 | F16 | 165 | 22 | 36 | 50 | 2680 | 3050 | ||
| 700 | F25 | 254 | 18 | 46 | 50 | 4170 |
|
||
| 800 | F25 | 254 | 18 | 46 | 50 | 6200 |
|
||
| 900 | F25 | 254 | 18 | 55 | 60 | 6950 |
|
||
| 1000 | F25 | 254 | 18 | 55 | 60 | 11380 |
|
||
| 1200 | F30 | 298 |
|
60 | 70 | 16000 |
|
||
Размеры и крутящий момент указаны справочно, для правильного подбора электро- и пневмоприводов рекомендуем консультироваться с представителями ООО «ПромАрм».
Технические данные
Пропускная способность затворов – Kv, м3/час
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Kv | 65 | 138 | 214 | 309 | 561 | 1069 | 1853 | 3088 | 4750 | 7125 |
| DN | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| Kv | 8620 | 10416 | 15215 | 18959 | 24869 | 36200 | 44300 | 58000 | 80600 | 110500 |
Показатели надежности затворов по узлу уплотнения
| DN | 40-100 | 125,150 | 200-300 | 350,400 | 450-600 | 700-900 | 1000,1200 |
| Средний ресурс, циклов, не менее | 5400 | 4400 | 4000 | 3400 | 2400 | 2000 | 1900 |
| Гарантийная наработка, циклов, не менее | 2000 | 1700 | 1600 | 1400 | 1000 | 800 | 650 |
Средний ресурс и гарантийная наработка узла уплотнения определены при испытаниях затворов водой по ГОСТ 2874-82
При эксплуатации затворов на рабочих средах, отличных от воды, показатели надежности определяются конкретной средой в зависимости от её параметров.
Гарантийные обязательства
Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей - не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий - не менее 5 лет.
